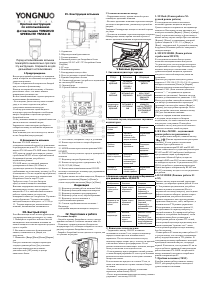

Краткая инструкция
по использованию
фотовспышки YONGNUO
SPEEDLITE YN560-II
Перед использованием вспышки
пожалуйста внимательно прочтите
эту инструкцию. Сохраните ее для
дальнейшего использования.
I.Предупреждение
Всегда предохраняйте вспышку от попадания
дождя и сырости во избежание возгорания или
удара электротоком.
Cледите за правильной полярностью батарей
при установке в фотовспышку.
Никогда не направляйте вспышку с близкого
расстояния в глаза - это может вызвать
повреждение роговицы глаз.
Во всех нижеизложенных случаях прекратите
использование фотовспышки:
- Если изделие упало или получило сильный
удар, и это могло отразится на работе
электронных компонентов внутри.
-Если внутри появилась едкая жидкость
вследствие протечки батареек и необходимо
вынуть батарейки и тщательно протереть
батарейный отсек
-Если у вспышки появился странный запах или
дым или имеется сильный нагрев.
Запрещается самостоятельно разбирать и
собирать вспышку во избежание поражения
электротоком.
Если вспышка долго не используется, выньте
из нее батарейки (аккумуляторы).
II.Возможности вспышки
Вспышка YN-560II является
усовершенствованной версией по отношению
к предыдущим моделям YN- 560. B отличие от
модели YN-560 новая YN-560II имеет большой
LCD экран на задней части корпуса, режим
стробоскопа MULTI и более чувствительный
беспроводной датчик для работы в
подчиненном режиме.
YN-560II имеет улучшенный диапазон
зуммирования головки (24-105мм) и
улучшенную дальность беспроводного
срабатывания по оптическому датчику (до 25 м
в помещении и 15м на открытом пространстве).
Кроме этого, есть разъем для подключения
батарейного блока и порт PC sync.
Требуется только 3 сек для быстрого
заряд до полной мощности вспышки.
Вспышка поддерживает высокоскоростную
многокадровую съемку- при установки
мощности в 1/8 от максимальной возможна
работа в таком режиме со скоростью
покадровой съемки до 8 кадров/сек. Улучшено
энергосбережение. Улучшена настройка
выходной мощности импульса - от 1/128 до
1/1. Текущие параметры, выставленные на
вспышке, автоматически запоминаются.
III. Быстрый старт
Если Вам некогда читать полное руководство
-мы предлагаем вам просмотреть эту главу.
1 .Пожалуйста старайтесь избегать частого
интенсивного использования вспышки на
полной мощности-этим вы серьезно продлите
срок ее службы.
2. Вы можете понять все функции каждой
кнопки, понажимав их и увидев, что
получается.
3. Нажимайте [Вверх][Вниз)[Влево][Вправо]
для
быстрого изменения текущих параметров
текущего режима работы Для установки
некоторых параметров надо нажать
дополнительно [ОК] кнопку в центре
кнопочного блока.
IV. Конструкция вспышки
1- Отражатель
2- Широкоугольный рассеиватель
3- Головка вспышки
4- Внешний разъем для батарейного блока
(подходят SF-18C и SF-17C батарейные блоки
YongNuo)
5- PC порт
6- Контактная крышка
7- Блокирующее кольцо-гайка
8- Нога для вставки в горячий башмак
9- Крышка батарейного отсека
10- Оптический датчик (для работы в подчинении
по световому/ИК сигналу)
11- Звуковой порт
12- Горячий башмак - контакты
13. LCD панель, отображает статус и установки
14. Кнопка звук вкл/выкл и энергосбережение
вкл/выкл
15. MODE кнопка переключения режимов M/S1/
S2/MILTI
16. PILOT кнопка-указатель заряда и проверочной
вспышки
17. Индикатор энергосбережения (сон)
18. Кнопки мотора ручного зумирования +/-
(24,28,35,70,80,105mm)
19. Кнопка включения/выключения ON/OFF -
включает и выключает вспышку при удерживании
нажатой в течении 2 сек
20. Группа кнопок настойки мощности; Мощность
управляется кнопками [Вправо] и [Влево] а
точная подстройка кнопками [Вверх] и [Вниз].
Индикация
21. Индикатор режима работы вспышки Mode
22. Индикатор выходной мощности импульса
23. Индикатор звукового предупреждения
24. Индикатор ухода в сон, энергосбережения
25. Индикатор частоты вспышек в
стробоскопическом режиме
26. Счетчик стробоскопических вспышек /
Индикатор
подстройки мощности выходного импульса
IV. Подготовка к работе
1.Установка батарей
- Откройте крышку батарейного отсека, сдвигом
крышки и вставьте 4 элемента питания типа АА.
- Установите элементы питания (батареи или
аккумуляторы АА) соблюдая полярность согласно
рисунку на крышке батарейного отсека.
- Закройте батарейный отсек сдвигом по стрелке, как
это указано на рисунке.
2.Установка вспышки на камеру
- Поворачивая кольцо, против часовой стрелки
освободите крепление вспышки
- Вставьте крепление вспышки в крепление камеры
до конца по направлению, указанному стрелкой на
рисунке
Заверните блокирующее кольцо по часовой стрелке
до упора
- Для снятия вспышки с крепления камеры отверните
блокирующее кольцо против часовой стрелки и
выньте крепление вспышки из крепления камеры.
V Базовые функции.
1 .Значения индикатора зарядки
Статус Значение Операция
горит
красный
вспышка
полностью
готова к
работе
нормальная
работа
горит
зеленый
вспышка не
заряжена
если горит
долго зеленый
замените
батареи
попеременно
зеленый и
красный
вспышка в
состоянии
сна
нажмите
кнопку [PILOT]
или [ON/OFF]
для выходна
из сна
2.3начения звуков, издаваемых звуковым
индикатором
Издаваемый
сигнал
Значение Операция
Двойное
тикание
Звуковой
индикатор
включен либо
запуск вспышки
Нормальная
работа
Тройное
тикание
Вспышка
заряжается
Подождите
пока
полностью
зарядится
Продолжител
ьное и короткое
тикание
Мощности
батарей
недостаточн о
вспышка будет
выключена
Замените
батарейки
Тикание и
долгий звук
Вспышка
зарядилась и
готова к работе
Нормальная
работа
3. М Mode (Режим работы М -
ручной режим работы)
В этом режиме вы можете выставлять
желаемый уровень мощности импульса
Уровень мощности отражается на индикаторе
мощности. Вам нужно только выставить его,
пользуясь кнопками [Вправо] /[Влево] и [вверх]
/[вниз] и приготовить камеру к фотоснимку и
нажать кнопку спуска затвора При этом кнопки
[Вправо] /[Влево] устанавливают основной
уровень мощности 1/128 -1/1, а [Вверх] и
[Вниз] - подстроечный, 8 градаций по каждому
подуровню, Вспышка сработает синхронно с
затвором камеры.
4. MULTI MODE (Режим работы
стробоскопа MULTI)
В этом режиме вспышка быстро делает
несколько последовательных импульсов.
Это используется для получения нескольких
изображений на одном кадре Вспышка будет
выдавать импульсы в соответсвии с теми
уровнем выходной мощности, временем
импульса и частотой импульсов, какие вы
установите.
Диапазон регулировок выходного уровня
мощности 1/128-1/64-1/32-1/16-1/8-1/4, уровень
выбирается кнопками [Влево] и [Вправо]
Диапазон времени вспышки выбирается из
значений 1-100. (Если значение диапазона
остается “—” то принимается времени
вспышки по умолчанию). Значение частоты
вспышек устанавливается в диапазоне 1-100.
Метод подстройки: пожалуйста нажмите [ОК]
для выбора устанавливаемых параметров
(вспышки) и используйте кнопки [Влево] и
[Вправо] для подстройки параметра. После
того, настройка закончена, нажмите кнопку
[ОК] для запоминания значения.
Скорость зарядки вспышки понижается
в ситуации, когда мощность батареек
недостаточна, что может сказаться на частоте
импульсов в этом режиме. Пожалуйста
понижайте частоту импульсов или замените
элементы питания в такой ситуации.
5. RX Slave MODE - подчиненный
режим работы по радиоканалу
Этот режим можно выбрать, нажимая кнопку
[Кнопка переключения триггерных
режимов]. В этом режиме подчиненная
вспышка будет срабатывать от
радиосинхронизаторов RF-602 или RF-603.
Режим совместимости с радиосинхронизатором
RF-602 или RF-603 (выборочно) выбирается
при установке опции в расширенном
управлении Advanced Option, на одно из
значений rF602 или rF603 соответственно, там
же выбирается один из 16 радиоканалов (СН1-
СН16) для работы с радиосинхронизатором
Нужно настроить синхронизатор RF-602 или
RF-603 и вспышку на один и тот же радиоканал
для работы.
6.S1/S2 MODE (Режимы работы S1
и S2)
Нажмите кнопку переключений триггерных
режимов, для перехода в режим работы S1 или
S2. Эти режимы предназначены для работы
вспышки в режиме подчинения (Slave) с
запуском по световому импульсу для создания
эффекта подсветки объекта с разных сторон.
Они применимы для работы нескольких
вспышек окружения -как в ручном режиме
управления мощностью, так и, выборочно, в
автоматическом TTL режиме управления.
- Когда вспышка установлена в режим S1,
она срабатывает по первому импульсу от
ведущей вспышки. Для правильной работы
вспышки в этом режиме необходимо, чтобы
ведущая вспышка была установлена в
ручной режим работы и режим TTL на ней,
использующий оценочную предвспышку или
режим подавления “красных глаз”. также
используюший предварительную вспышку,
был бы отключен.
- Режим работы S2 похож на режим работы S1
с тем различием, что он может поддерживать
работу ведущей вспышки в TTL режиме. В
этом режиме вспышка срабатывает на второй
приходящий световой импульс, игнорируя
первый. В частности, если в режиме S1 вы не
смогли добиться правильной синхронизации
работы вспышки YN-560III с встроенной в
камеру вспышкой, вы можете попробовать
режим синхронизации S2.
7. Пробная вспышка (TEST)
В любом режиме работы нажмите кнопку
PILOT для проверки работы и выходного
уровня мощности вспышки.
2. Вкпючение и выключение
- Удерживайте кнопку ON/OFF в нажатом
положении в течении 2 сек, загорится индикатор
зарядки зелным цветом и вспышка начнет
заряжаться. По истечении нескольких секунд
индикатор заряда сменит цвет с зеленого на красный
и вы сможете начать фотографировать. В этот
момент вспышка восстанавливает значения, которые
были установлены в последней сессии
- Если индикатор заряда указывает низкий уровень,
то ваши батареи разряжены. В этом случае вспышка
автоматически выключится и вам нужно заменить
батареи на свежие.
Если вспышка не зарядится в течении 25 сек, то
также она выключится и нужно заменить батареи
на свежие
- Вы можете проверить работает ли вспышка
нормально, нажав кнопку PILOT
- После использования выключите вспышку, нажав и
удерживая 2 сек кнопку ON/OFF.
3.Значение индикатора энергосбережения
для режима работы M/MULTI
Отображение Значение Операция
Индикатор
горит долгое
время
Режим энерго-
сбережения
выключен
Нажмите кнопку
[звуковой
индикатор] и
удерживайте для
включения
Индикатор не
горит долгое
время
Режим энерго-
сбрежения
включен
Нажмите кнопку
[звуковой
индикатор] и
удерживайте для
выключения
Мерцание
индикатора
Вспышка
перешла в
состояние
энерго-
сбережения
Нажмите кнопку
[Включение]
или [PILOT] для
выхода из режима
энергосбережния
в рабочий режим
Loading…
Рейтинг
Сообщите нам, что вы думаете о Yongnuo Speedlite YN560 II Вспышка, оставив оценку продукта. Хотите поделиться вашими впечатлениями от данного изделия или задать вопрос? Вы можете оставить комментарий в нижней части страницы.Подробнее об этом руководстве
Мы понимаем, что приятно иметь бумажное руководство для вашего Yongnuo Speedlite YN560 II Вспышка. Вы всегда можете скачать инструкцию с нашего сайта и распечатать самостоятельно. Если вы хотите получить оригинальное руководство, мы рекомендуем вам связаться с Yongnuo. Возможно, они смогут предоставить оригинальное руководство. Вы ищете руководство для вашего Yongnuo Speedlite YN560 II Вспышка на другом языке? Выберите предпочитаемый язык на нашей домашней странице и найдите номер модели, чтобы узнать, есть ли она у нас в наличии.
Технические характеристики
| Бренд | Yongnuo |
| Модель | Speedlite YN560 II |
| Категория | Вспышки |
| Тип файла | |
| Размер файла | 0.42 MB |
Все инструкции для Yongnuo Вспышки
Больше руководств Вспышки
Часто задаваемые вопросы о Yongnuo Speedlite YN560 II Вспышка
Наша служба поддержки выполняет поиск полезной информации по изделиям и отвечает на часто задаваемые вопросы. Если вы заметили неточность в наших часто задаваемых вопросах, сообщите нам об этом с помощью нашей контактной формы.
Что такое ведущее число? Проверенный
Ведущее число указывает максимальное количество света вспышки, которое может производить вспышка. Более высокое число означает, что объект можно осветить с большего расстояния.
Это было полезно (134) Читать далее
Присоединиться к беседе по данному изделию
Здесь вы можете поделиться тем, что думаете о Yongnuo Speedlite YN560 II Вспышка. Если у вас есть вопросы, сначала внимательно прочтите инструкцию. Запросить руководство можно с помощью контактной формы.
