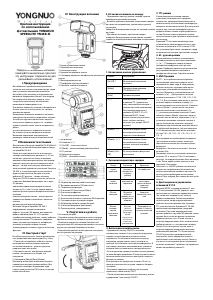

Руководство Yongnuo Speedlite YN468-II Вспышка

Руководство

Краткая инструкция

по использованию

фотовспышки YONGNUO

SPEEDLITE YN468-II

Перед использованием вспышки

пожалуйста внимательно прочтите

эту инструкцию. Сохраните ее для

дальнейшего использования.

I.Предупреждение

Во избежание поражения электрическим

током не пользуйтесь изделием под до- ждем

или в условиях повышенной влажности.

Не используйте вспышку на максимальной

мощности непрерывно, более 15раз подряд.

Не направляйте вспышку прямо в глаза

с короткого расстояния, во избежание

возможного повреждения глаз.

Извлекайте элементы питания из батарейного

отсека, если вы не пользуетесь из- делием

длительное время.

Немедленно извлеките элементы питания и

прекратите пользоваться изделием в случаях:

•если была нарушена целостность корпуса

в результате падения, удара и т.п. •изделие

издает странный запах, сильно нагревается,

дымит.

•вытек электролит из элементов питания

Ни в коем случае не разбирайте изделие.

Возможно поражение электрическим

разрядом, накопленным в высоковольтной

цепи.

II.Возможности вспышки

Фотовспышка Yongnuo Speedlite YN-468 Mark II

является улучшенной версией модели Yongn-

uo Speedlite YN-468.

Увеличена чувствительность оптического

сенсора светоловушки в режимах S1, S2 что

позволяет запускать вспышку в ведомом

режиме на большем расстоянии чем прежде

изменен «рисунок» датчика подсветки авто-

фокуса – теперь этот рисунок аналогичен

используемой подсветки на вспышке Yongnuo

YN-565, а значит фиксация точки резкости

будет осуществляться быстрее и точнее

добавлен PC-разъем – теперь вспышку

Yongnuo YN-468 II можно запускать не только

с горячего башмака фотокамеры но и через

PC-разъем

уменьшено время перезарядка вспышки –

теперь это 3 с, а не 5 с как в первой версии

изменен дизайн крышки батарейного отсека

вспышки

изменен материал кнопок – мягкая резина

заменена на более отзывчивый к нажатию

пластик

металлический горячий башмак

Вспышка Yongnuo Speedlite YN-468 II

поддерживает несколько режимов

работы: «ручной» (М) режим, два варианта

работы светоловушки (S1, S2) и режим

стробоскопической вспышки, может работать

в автоматическом TTL режиме с камерами,

имеет улучшенную подсветку автофокуса,

вспышку по второй шторке затвора,

зуммирующуюся головку и другие полезные

функции.

III. Быстрый старт

Если Вам некогда читать полное руководство

-мы предлагаем вам просмотреть эту главу.

1 .Пожалуйста старайтесь избегать частого

интенсивного использования вспышки

на полной мощности - этим вы серьезно

продлите срок ее службы.

2. Вы можете понять все функции каждой

кнопки, понажимав их и увидев, что

получается.

3. Нажимайте [Вверх][Вниз][Влево]

[Вправо] для быстрого изменения текущих

параметров текущего режима работы Для

установки некоторых параметров надо

нажать дополнительно [ОК] кнопку в центре

кнопочного блока.

9. ЖК-дисплей

10. Клавиши [+/-]

11. [On/O] – кнопка вкл/выкл

12. [Mode] – кнопка выбора режима работы

13. PC разъем

14. Индикатор зарядки

15. [Pilot] – тестовая вспышка

V. Подготовка к работе

1.Установка батарей

- Откройте крышку батарейного отсека, сдвигом

крышки и вставьте 4 элемента питания типа АА.

- Установите элементы питания (батареи или

аккумуляторы АА) соблюдая полярность согласно

рисунку на крышке батарейного отсека.

- Закройте батарейный отсек сдвигом по стрелке,

как это указано на рисунке.

VI. Базовые функции

1. Назначение кнопок управления

Кнопка Назначение

[On/O ] Включение/выключение

вспышки

[Mode] Переключение режимов

TTL/M/Multi/S1/S2

[Pilot] Тестовая вспышка.

[+/-] Компенсация экспозиции

в режиме TTL (управление

ком- пенсацией экспозиции с

камеры при этом невозможно)

Регулировка мощности в

режимах M, MULTI, S1 и S2.

В режиме MULTI, также,

используются для установки

коли- чества и частоты

вспышек (см. раздел «MULTI-

режим»)

[Mode] + [ - ] Только для версии Nikon:

включение/выключение

подсвет- ки автофокуса.

[Mode] + [ + ] Только для версии Canon:

включение/выключение

синхро- низации по второй

шторке

[Mode]+[On/

O]

Ручная установка фокусного

расстояния

2. Значения индикатора зарядки

Статус Значение Действия

горит

красный

вспышка

полностью

готова к

работе

Не требуются

горит

зеленый

вспышка не

заряжена

если горит

долго зеленый

замените

батареи

Мигает

зеленым

Вспышка

заблоки-

рована из-за

недостатка

энергии

Замените

элементы пита-

ния

Мигает

попере-

менно

красным и

зеленым

Вспышка

заблоки-

рована для

предотвра-

щения

перегрева из-

за большого

количества

срабатывания.

Подождите не

менее 3-х минут,

пока вспышка не

остынет

2. Вкпючение и выключение

- Удерживайте кнопку ON/OFF в нажатом

положении в течении 2 сек, загорится индикатор

зарядки зелным цветом и вспышка начнет

заряжаться. По истечении нескольких секунд

индикатор заряда сменит цвет с зеленого на

красный и вы сможете начать фотографировать. В

этот момент вспышка восстанавливает значения,

которые были установлены в последней сессии

- Если индикатор заряда указывает низкий уровень,

то ваши батареи разряжены. В этом случае вспышка

автоматически выключится и вам нужно заменить

батареи на свежие.

Если вспышка не зарядится в течении 25 сек, то

также она выключится и нужно заменить батареи

на свежие

- Вы можете проверить работает ли вспышка

нормально, нажав кнопку PILOT

- После использования выключите вспышку, нажав

и удерживая 2 сек кнопку ON/OFF.

IV. Конструкция вспышки

1. Белая отражающая панель

2. Широкоугольнаяпанель

3. Головка вспышки

4. Крышка батарейного отсека

5. Светодиод подсветки автофокуса и оптический

датчик

6. Фиксирующее кольцо

7. Платформа горячего башмака

8. Контакты горячего башмака

16. Индикатор режима работы вспышки

17. Выходная мощность/EV(комп.эксп)

18. Подсветка автофокуса

19. Значение ISO (только для Nikon)

20. Значение диафрагмы

21. Точная подстройка мощности

22. Количество вспышек и частота в Multi-режиме

23. Синхронизации по второй шторке

24. Индикатор низкого заряда батарей

25. Значение фокусного расстояния

26. Режим ручного зуммирования

3. TTL режим

В этом режиме экспозамер камеры

улавливает отраженный от предмета

съемки свет предварительной вспышки и

автоматически устанавливает необходимую

мощность основной вспышки. Для получения

снимка, все, что вам необходимо сделать –

выбрать объект съемки и сфокусироваться

на нем. Вспышка сама определит нужное

количество света для получения правильной

экспозиции.

В режиме TTL вы также можете вручную

устанавливать компенсацию экспози- ции

вспышки в диапазоне ±3EV с шагом 1/3EV.

Эта установка будет иметь приоритет перед

установкой экспозиции, сделанной в камере.

4. M – ручной режим

В этом режиме вы можете устанавливать

желаемую мощность вспышки клавишами

[ + ] и [ - ]. Переведите камеру в режим

приоритета диафрагмы или в ручной

режим. Подберите правильную экспозицию

регулировкой мощности вспышки и

диафрагмы объектива. Сделайте снимок.

5. MULTI режим

MULTI – это стробоскопический режим,

позволяющий произвести серию экспо-

нирований на один кадр. В этом режиме

вспышка излучает заданное количество

импульсов установленной мощности и

частоты. Мощность устанавливается кла-

вишами [+] и [ - ]. Допустимые значения

установки мощности 1/128, 1/64, 1/32, 1/16,

1/8, 1/4. Для установки количества и частоты

вспышек коротко нажмите клавишу [+] –

значение мощности начнет мигать. Нажмите

кнопку [Mode] – начнет мигать значение

количества вспышек, клавишами [+] и

[ - ] установите желаемое значение. Снова

нажмите кнопку [Mode], значение частоты

вспышек начнет мигать, клавишами [+] и [-]

установите желаемое значение частоты в

герцах (количество вспышек в секунду).

Максимальное количество вспышек зависит

от выбранной мощности, так при мощности

1/128 максимальное количество вспышек

90, при 1/64 - 60, 1/32 - 30, 1/16 - 16, 1/8 – 8,

1/4 – 4.

Для определения необходимой выдержки,

при которой вспышка успеет вспыхнуть

заданное количество раз, воспользуйтесь

формулой:

Выдержка = Количество вспышек : Частота

вспышек (Hz)

Например, если вы установили количество

вспышек 20, и частоту 10 Hz (10 вспышек в

секунду), то выдержка должна быть минимум

2 сек. За это время успеют вспыхнуть все

заданные 20 вспышек.

Указания: т.к. в MULTI-режиме значительно

возрастает потребляемый вспышкой ток,

используйте свежие элементы питания. Не

используйте стробоскопический режим

более 10раз подряд. Для съемки используйте

штатив.

6. Дистанционное управление

вспышкой S1/S2

Кнопкой MODE установите режим S1 или

S2. В этих режимах YN-468 управля- ется

дистанционно, в качестве ведомой вспышки,

что позволяет создавать раз- личные

эффекты освещения. Указанные режимы

используются, когда ведущая вспышка

работает в ручном режиме или в режиме

TTL, соответственно. В режиме S1 YN-468

срабатывает одновременно с ведущей

вспышкой. При этом ведущая вспышка

должна работать в ручном (М) режиме, также

должен быть отключен режим «снижения

эффекта красных глаз». В этом случае, в

качестве ведущей может быть использована

любая вспышка, в т.ч. встроенная в камеру.

Режим S2 используется в случае, если в

качестве ведущей применяется вспышка,

работающая в режиме TTL. В этом случае,

YN-468 пропускает предварительный,

оценочный, вспых ведущей вспышки и

срабатывает по основному вспыху. Также, в

случае, если синхронизация от встроенной

вспышки в режиме S1 работает не корректно,

можно попробовать режим S2

2.Установка вспышки на камеру

- Поворачивая кольцо, против часовой стрелки

освободите крепление вспышки

- Вставьте крепление вспышки в крепление камеры

до конца по направлению, указанному стрелкой

на рисунке

Заверните блокирующее кольцо по часовой стрелке

до упора

- Для снятия вспышки с крепления камеры

отверните блокирующее кольцо против часовой

стрелки и выньте крепление вспышки из крепления

камеры.
