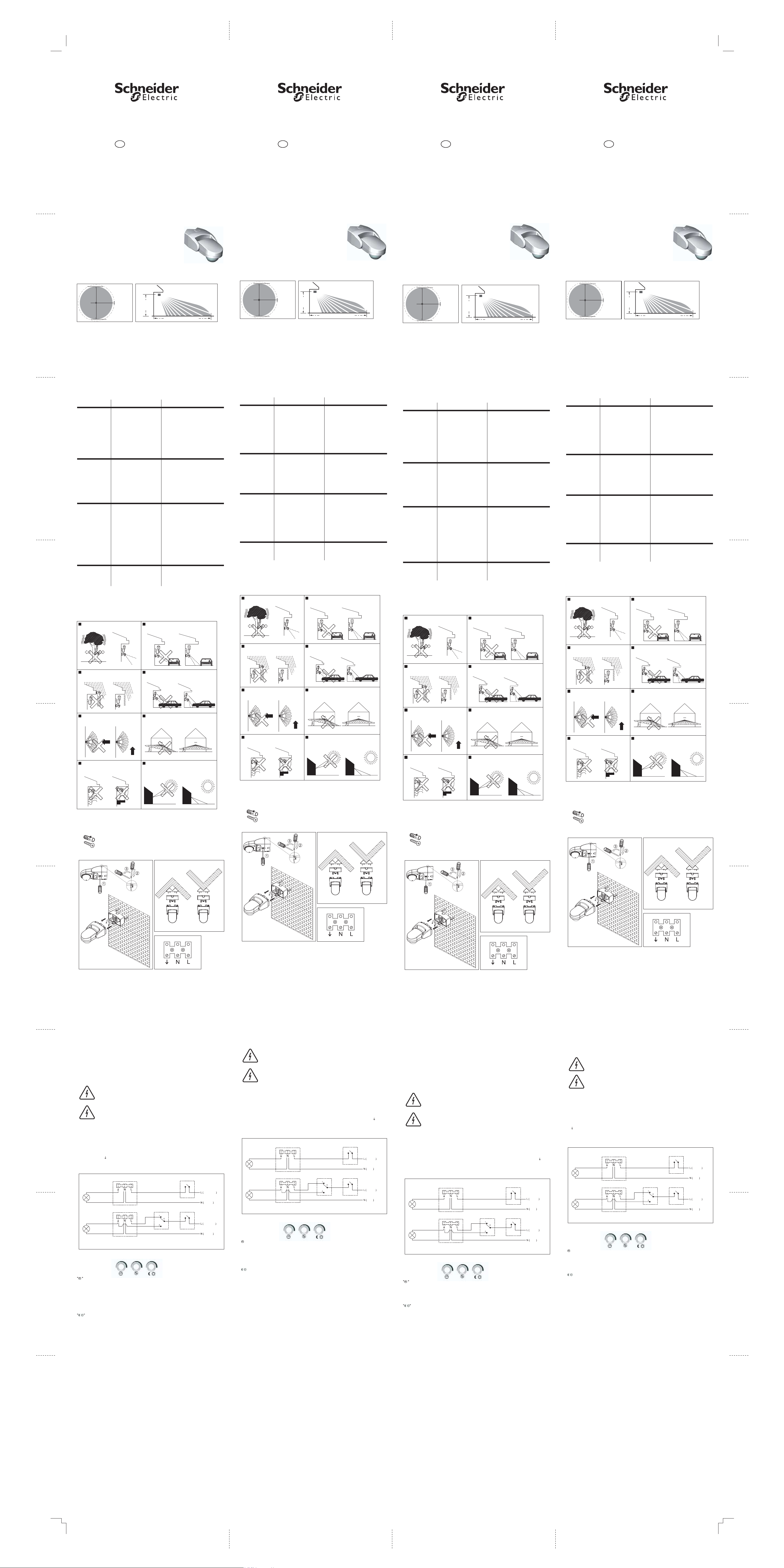

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ДEТЕКТОР ДВИЖЕНИЯ ДЛЯ ОТКРЫТЫХ

ПРОСТРАНСТВ С УГЛОМ ОХВАТА 360°

ARGUS

standard

КАТ. НОМЕР

CCTR1P008, CCTR1PA08, CCTR1PB08,

CCT56P008

S1A8733501-00

Инструкции по установке и применению

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ

• Надежно охраняет и удобен в использовании - реагирует на

вторжение незваных гостей, посетителей и членов семьи,

автоматически включая и выключая свет.

• Цельнопластмассовый корпус; провод заземления не

требуется.

• Регулируемый уровень освещенности (LUX), чувствительности

и временной задержки (Time).

• Продолжительность освещения может плавно регулироваться и составлять

период от 5 секунд до 20 минут в зависимости от ситуации.

• Монтируется на стену или потолок без дополнительных комплектующих. Крепление на

наружных/внутренних углах при помощи монтажного уголка. Также может устанавливаться

на стационарных трубах. (см. монтажные инструкции).

ЗОНА ОБНАРУЖЕНИЯ ПИК-ДЕТЕКТОРА

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение сети: 220 - 240 В 50Гц переменного тока Единственный элемент осветительной

нагрузки:

1000 Вт (макс.) для лампы накаливания

800 Вт (макс.) для галогенной лампы 230 В

315 вольтамперметров (макс.) для галогенных ламп с электронным преобразователем

250 вольтамперметров (макс.) для люминесцентных ламп

500 вольтамперметров (макс.) Галогенная лампа с трансформатором с ферромагнитным

сердечником

4 х 23 Вт (макс.) для компактных люминесцентных ламп

макс. ток: : 10A, cos phi = 0,6

Эксплуатационный температурный режим: -15°C до +40°C

Зона обнаружения: 360° x 24 м в диаметре, высота 2,5 м.

Потребление электроэнергии в режиме ожидания макс. 1,5 Вт при 220 В / 50 Гц

Timer: Регулируемая продолжительность включения освещения от 5 сек до 20 мин (номинальная)

LUX: плавное регулирование светочувствительности от прибл 5 до 2000 люкс.

Тип защиты: IP55 погодной защиты при условии правильной установки.

Предохранитель: Один автоматический выключатель 10A, подключенный со стороны подачи

тока

ВЫЯВЛЕНИЕ И УСТРАНЕНИЕ НЕПОЛАДОК

ВЫБОР МЕСТА УСТАНОВКИ

Монтируется на стену, потолок или наружные/внутренние углы с использованием специального

монтажного уголка.

Перед проведением монтажа выберите наиболее подходящее место, которое позволит

датчику контролировать заданные

объекты без ложного срабатывания.

СОВЕТЫ ПО МОНТАЖУ

МОНТАЖНЫЕ ИНСТРУКЦИИ

ПРИМЕЧАНИЕ: При выборе места установки убедитесь в том, что оно обеспечивает

свободный доступ к болту крепежного приспособления базы.

Упаковка с крепежными элементами и болтами.

Упаковка поставляется в комплекте с изделием для его крепления большинством различных

способов. Упаковка содержит -

2 x 6 x 25mm

2 x 4 x 25mm

2 пластиковых шурупа Plastite M4 x 10 мм и 2 звездообразные шайбы M4 включены в комплект

монтажного уголка. Они предназначены для крепления стандартного монтажного комплекта к

монтажному уголку.

Монтаж на наружных или внутренних углах.

1. Как только место для установки выбрано и подведена проводка, снимите заглушку и

расположите монтажный уголок поверх проводки, продев кабеля через отверстия и

удостоверившись в соответствии заданному направлению (стрелка вверх); после этого

окончательно закрепите изделие болтами при помощи заглушек с прорезями.

2. Два пластиковых шурупа Plastite M4x10 можно вынуть из монтажного уголка и отложить в

сторону.

3. Стандартное монтажное приспособление можно закрепить на монтажном уголке,

предварительно убедившись в том, что проводка пропущена через силиконовое уплотнение

(для этого уплотнение необходимо разрезать).

4. Стандартное монтажное приспособление затем можно закрепить в имеющихся на

монтажном уголке пазах, окончательно зафиксировав его двумя пластиковыми шурупами

Plastite M4x10, которые были ранее извлечены из монтажного уголка.

5. На данном этапе можно производить подсоединение проводки к зажимам клеммной коробки.

6. Головку сенсора следует затем следует расположить на монтажном корпусе и задвинуть внутрь.

7. Крепежный элемент, остающийся на монтажном корпусе, следует затем затянуть до упора с

целью фиксации головки сенсора и завершения сборки устройства.

Монтаж на горизонтальных и вертикальных поверхностях.

1. Как только произведен выбор места расположения устройства и подведены необходимые

электрические коммуникации, стандартное монтажное приспособление можно расположить

искривленной поверхностью вверх на проводке, предварительно убедившись в том, что

проводка пропущена через силиконовое уплотнение (для этого уплотнение необходимо

разрезать).

2. Стандартное монтажное приспособление следует затем закрепить на поверхности путем

использования любых нескольких из четырех имеющихся пазов или заглушек.

3. На данном этапе можно производить подсоединение проводки к зажимам клеммной коробки.

4. Головку сенсора следует затем следует расположить на монтажном корпусе и задвинуть внутрь.

5. Крепежный элемент, остающийся на монтажном корпусе, следует затем затянуть до упора с

целью фиксации головки сенсора и завершения сборки устройства.

СОЕДИНЕНИЕ С ИСТОЧНИКОМ ЭЛЕКТРОПИТАНИЯ

Риск поражения электротоком

Монтаж и подсоединение датчика движения могут производить только

квалифицированные электрики. Следует соблюдать соответствующие нормативные

положения, действующие в стране пользователя.

Риск поражения электротоком

Выходной контур может проводить электрический ток, даже в случае выключенной

нагрузки. Прежде чем приступить к работе с подключенными нагрузками, всегда

отключайте предохранитель во входной цепи от источника питания.

1. Изучите монтажную схему электропроводки, приведенную ниже, ПЕРЕД тем, как приступить

к монтажу любых электрических соединений. Неправильное соединение проводки может

уничтожить датчик.

2. Два зеленых или зеленый и желтый кабеля заземления должны образовывать контур и

выводиться на заземляющий зажим, поставляемый в комплекте с крепежными элементами.

3. Два синих или черных нулевых провода должны образовывать контур и попадать на вывод

средней точки клеммной коробки, отмеченный обозначением "N".

4. Красный или коричневый провод цепи питания (входящая цепь фазы) должны соединяться с

клеммой, отмеченной "L".

5. Соедините оставшийся красный или коричневый провод (фаза на лампу) с клеммой,

обозначенной ' ".

6. Проверьте все электрические соединения.

7. Головку сенсора следует затем следует расположить на монтажном корпусе и задвинуть внутрь.

8. Крепежный элемент, остающийся на монтажном корпусе, следует затем затянуть до упора с

целью фиксации головки сенсора и завершения сборки устройства.

НАСТРОЙКА И РЕГУЛИРОВКА

Органы управления

и регулировки

RU

Регулировка временной задержки: Данная регулировка позволяет настроить

продолжительность временной задержки, составляющей период от 5 сек до 20 мин. Таймер

запускается после того, как было зафиксировано ПОСЛЕДНЕЕ движение.

До тех пор пока сохраняется движение источника теплового излучения в зоне обнаружения

устройства, свет будет включен, и время задержки будет отсчитываться заново.

" S " Регулировка чувствительности: Данная регулировка позволяет настраивать параметры

зоны обнаружения, изменяя радиус действия устройства в макс. диапазоне 6-12 м при высоте

2,5 м. В случае, если устройство приводится в действие близкорасположенными системами

отопления, вентиляции, кондиционирования воздуха, а также прочими источниками

инфракрасного излучения (кроме людей), исправить ситуацию можно путем уменьшения

чувствительности.

Регулировка уровня освещенности окружающей среды (ambient light): Данная

регулировка позволяет прибору CCTR1P008 не прекращать работу в условиях повышенной

освещенности или функционировать исключительно в условиях низкой освещенности.

Оптимальной считается настройка под сумерки либо под условия освещенности в зависимости

от требуемых задач.

Положение "D/D" (Dusk to Dawn, от заката до рассвета). Данное обозначение показывает

приблизительное положение настроек сенсора, при котором сенсор начнет работу с началом

сумерек и завершит ее на рассвете. Это положение служит лишь в качестве начальной точки

калибровки и может варьироваться в зависимости от поставленных задач.

1. После подачи питания устройство прогревается в течение порядка 60 секунд, а затем входит

в диагностический режим TEST MODE.

2. В диагностическом режиме TEST MODE регулировки TIME и LUX отключены. Лишь

регулировка уровня ЧУВСТВИТЕЛЬНОСТИ может дать какой-либо результат.

3. Во время нахождения в диагностическом режиме TEST MODE освещение будет включаться

на 5 сек всякий раз при обнаружении движения.

4. На данном этапе может проводиться настройка желаемых параметров зоны обнаружения

при помощи регулировки чувствительности и угла расположения головки сенсора.

5. Диагностический режим TEST MODE длится около 5 мин, а затем автоматически

переключается в режим AUTO MODE. Это также достигается до истечения пятиминутного

периода путем быстрого однократного выключения и включения устройства.

6. Как только устройство переводится в режим AUTO MODE, все органы регулировки начинают

функционировать и могут настраиваться в соответствии с предпочтениями. (см. ОРГАНЫ

УПРАВЛЕНИЯ И РЕГУЛИРОВКИ).

7. При нахождении в режиме AUTO MODE устройство можно переключить в режим ручной

настройки MANUAL OVERRIDE путем быстрого двухкратного выключения и включения

устройства. Данная операция вызовет непрерывное включение освещения на период до

шести часов.

8. В данном режиме любые действия по регулировке сенсора не приведут к результату.

9. Устройство вернется в режим AUTO MODE по истечении шести часов или раньше этого

срока в случае необходимости путем быстрого однократного выключения и включения.

Датчик-сенсор

12 м

(прибл.)

12 м (прибл.)

12 м (в идеале)

Датчик-сенсор

2,5m

(h > 1,7m)

Боковая

вертикальная проекция

Горизонтальная

проекция

360˚

ПРОБЛЕМА ПРИЧИНА

ВОЗМОЖНОЕ РЕШЕНИЕ

Освещение не

включается.

• Включите режим для работы внутри

помещений или проверьте

предохранитель.

• Сверьте соответствие проводки с

приведенной схемой.

• Проверьте исправность лампы или

замените ее.

• Отрегулируйте угол/направление

ПИК-детектора. Для достижения

наилучших результатов пересеките

траекторию пучка.

• Дождитесь смены условий

освещенности в меньшую сторону

или поверните ручку LUX вверх.

Свет не гаснет.

• "Time" установлен в верхнем

положении.

• Неправильное

соединение/проводка.

• Фиксируются частые

перемены теплового режима.

• Поверните ручку "Time" до упора

(диапазон регулировки от 5 сек до 20

мин).

• Сверьте соответствие проводки с

приведенной схемой

• Проверьте зону обнаружения на

наличие возможных источников

теплового излучения, вроде

вентиляционных отверстий,

двигающихся автомобилей,

двигающихся деревьев, и измените

положение/угол сенсора.

Освещение то

гаснет, то

включается

(чередование).

• Фиксируются тепловые

колебания от стационарного

источника теплового

излучения.

• Фиксируются тепловые

колебания от двигающегося

источника теплового

излучения.

• Световое и тепловое

излучение отражаются и

возвращаются на сенсор.

• Внезапные перепады

температуры, вызванные

ураганами или сильным

ветром.

• Проверьте зону обнаружения на

наличие вентиляционных отверстий,

осветительных приборов или

вентиляторов, и либо измените

положение сенсора, либо угол

наведения.

• Проверьте зону обнаружения на

наличие двигающихся транспортных

средств, пешеходов, животных,

деревьев и отрегулируйте угол

наведения сенсора.

• Измените угол наведения сенсора

или окрасьте отражающую

поверхность в матовые тона.

• Выключите сенсор до окончания

урагана или установите его в

защищенном пространстве.

Угол направления

сенсора и расстояние

являются

неправильными

• Угол головки сенсора

слишком наклонены вниз.

• Поверните головку сенсора вверх для

увеличения расстояния обнаружения

и угла.

5s 20m

D/D

KASUTUSJUHEND

360° LIIKUMISANDURI

VÄLISKESKKONNAS KASUTAMISEKS

ARGUS

standard

KAT NR

CCTR1P008, CCTR1PA08, CCTR1PB08,

CCT56P008

S1A8733501-00

Paigaldus- ja kasutusjuhised

OMADUSED

• Turvalisus ning mugavus – reageerib sissetungijate, külastajate ning

pereliikmete liikumisele valgustite automaatse süütamise ja kustutamisega.

• Täisplastikust kest – maandusjuhet ei ole vaja.

• Nupud valgustugevuse (LUX), tundlikkuse ja viiteaja (Time) reguleerimiseks.

• Valgusti sisselülitatuse perioodiks saab vastavalt vajadusele seada 5 sekundit

kuni 20 minutit.

• Seadme saab standardse kinnituse abil paigaldada seinale või ehitise eendite alla.

Seadme saab nurgakinnituse abil paigaldada ka sise- ja välisnurka. Saab kinnitada ka

kaablikarbiku külge. (Vt kinnitusjuhiseid.)

PIR TEGEVUSVÄLI

TEHNILISED ANDMED

Elektrialased: 220–240 V 50 Hz vahelduvvool. Ainult valgustamiseks mõeldud koormus:

hõõglambid kuni 1000 vatti

halogeenlambid (230 V) kuni 800 vatti

halogeenlambid elektroonilise trafoga kuni 315 VA

halogeenlamp, millel on raudsüdamikuga trafo 500VA

päevavalguslambid kuni 250 VA

kompaktsed päevavalguslambid kuni 4 x 23 vatti

max vool: 10A, cos phi = 0,6

Töötemperatuur: −15 °C kuni +40 °C

Tegevusväli: 360° x 24 m ringikujuline väli 2,5 m kõrgusel.

Voolutarve ooterežiimis 220 V / 50 Hz korral maksimaalselt 1,5 W

Taimer: reguleeritav valgusti sisselülitatuse taimer – 5 sekundit kuni 20 minutit (nominaalne)

Valgustugevus: reguleeritav valgustugevus ligikaudu 5 luksi kuni 2000 luksi.

Kaitse: korrektsel paigaldamisel ilmastikukaitse IP55.

Kaitse: Üks 10A ülesvoolu ühendatud automaatkatkesti

TÕRKEOTSINGU JUHEND

ASUKOHA VALIK

Anduri saab kinnitada ehitise eendite alla, seinale või spetsiaalse kinnitusklambri abil sise- või

välisnurka.

Enne kinnitamist valige kõige sobivam asukoht, mis võimaldab anduril jälgida soovitud

sihtkohti ilma asjatute lülitusteta.

PAIGALDAMISE NÄPUNÄITED

KINNITUSJUHISED

MÄRKUS. Kinnitamiseks asukohta valides veenduge, et asukoht võimaldab ligipääsu aluse

kinnituskruvile.

Kruvide pakk

Tootega kaasas olev kruvide pakk võimaldab selle kinnitamist enamikes olukordades. Pakk sisaldab:

2 x 6 x 25mm

2 x 4 x 25mm

Nurgakinnitusest leiate 2 x M4 x 10 mm plastiitkruvi ja 2 x M4 seibi. Need on mõeldud standardse

paigaldusaluse kinnitamiseks nurgakinnituse külge.

Sise- või välisnurka paigaldamine

1. Kui olete valinud asukoha ja paigaldanud voolujuhtmed, eemaldage juhtmeava kate, asetage

nurgakinnitus juhtmete kohale ning viige juhe august läbi, veendudes, et kinnitus on õigesti

suunatud (nool näitab üles), ning kruvige kruvid kinnituse avade kaudu seina.

2. Kaks M4 x 10 plastiitkruvi saab nurgakinnituse seest eemaldada ja kõrvale panna.

3. Standardne alus tuleb libistada üle nurgakinnituse, kindlustades silikoonist kattesse ava lõigates,

et juhtmed läbi selle katte tulevad.

4. Aluse võib seejärel kinnitada nurgakinnituse külge, kasutades selleks ette nähtud pesasid ning

keerates paika kaks M4 x 10 plastiitkruvi, mille te eelnevalt nurgakinnituse seest eemaldasite.

5. Nüüd võite juhtmed terminaliplokiga ühendada.

6. Seejärel saab sensorpea aluse juurde viia ning paika suruda.

7. Aluse kinnituskruvi, mis on aluse külge jäänud, saab seejärel sensorpea kinnitamiseks pingutada,

viies sellega paigaldamise lõpuni.

Horisontaal- ja vertikaalpinnale kinnitamine

1. Kui olete asukoha valinud ning juhtmed paigaldanud, saab standardse aluse asetada (kumer pind

üleval pool) juhtmete kohale, kindlustades silikoonist kattesse ava lõigates, et juhtmed läbi selle

katte tulevad.

2. Aluse saab seejärel kinnitada soovitud pinnale, kasutades kas selles olevat nelja pesa või nelja auku.

3. Nüüd võite juhtmed terminaliplokiga ühendada.

4. Seejärel saab sensorpea aluse juurde viia ning paika suruda.

5 . Aluse kinnituskruvi, mis on aluse külge jäänud, saab seejärel sensorpea kinnitamiseks pingutada,

viies sellega paigaldamise lõpuni.

VOOLUVÕRKU ÜHENDAMINE

Elektrilöögi oht

Liikumisanduri tohib paigaldada ja ühendada ainult professionaalne elektrik. Palun

tutvuge vastavas riigis kehtivate regulatsioonidega.

Elektrilöögi oht

Väljund võib olla voolu all ka juhul, kui vooluring ei ole sisse lülitatud. Enne ringesse

ühendatud voolutarbijatega töötamist ühendage alati sissetuleva vooluahela kaitsmed

toiteallika küljest lahti.

1. Uurige allolevat juhtmeskeemi ENNE elektriühenduste loomist. Seadme valesti ühendamine võib

selle rikkuda.

2. Kaks rohelist või kollarohelist maandusjuhet tuleb omavahel ühendada ning seejärel ühendada

kruvipakis oleva maandusklemmiga.

3. Kaks sinist või musta neutraalset juhet tuleb omavahel ühendada ning seejärel ühendada

terminaliploki keskmise terminaliga, millel on kiri „N”.

4. Vooluvõrgust tulev punane või pruun juhe (sissetulev aktiivne/faasijuhe) tuleb ühendada

terminaliga, millel on kiri „L”.

5. Ühendage teine punane või pruun juhe (lambi toite-/faasijuhe) terminaliga, millel on kiri „ ”.

6. Kontrollige kõik juhtmete ühendused üle.

7. Seejärel saab sensorpea aluse juurde viia ning paika suruda.

8. Aluse kinnituskruvi, mis on aluse külge jäänud, saab sensorpea kinnitamiseks pingutada, viies

sellega paigaldamise lõpuni.

SEADISTAMINE JA HÄÄLESTAMINE

Reguleerimise juhtnupud

EE

„ ” viiteaja nupp: see nupp võimaldab reguleerida viiteaaega 5 sekundist 20 minutini. Taimer alustab

lugemist VIIMASEST liikumise tuvastamisest.

Seni, kuni anduri tegevusväljas toimub soojusallika liikumine, põleb tuli edasi ning viiteaja algust

lükatakse edasi.

„ S ” tundlikkuse nupp: see nupp võimaldab reguleerida tegevusvälja vahemikus 6 m kuni 12 m (kui

seade on 2,5 m kõrgusel). Kui seadet aktiveeritakse pidevalt kütte, ventilatsiooni, õhkjahutuse või

mõne muu infrapunaallika (välja arvatud inimesed) poolt, võib tundlikkuse vähendamine abiks olla.

„ ” ümbritseva valguse nupp: see nupp võimaldab anduril CCTR1P008 valgemates tingimustes

edasi töötada või toimida ainult pimedas. Ideaalis tuleks see seadistada videvikus või sellises

valguses, milles soovitakse anduri ja valgustite töötamist.

„D/D” ehast koiduni seade. See tähistab umbkaudset asendit, mille korral teie andur hakkab

videvikus tööle ning lõpetab koidu ajal töö. See on ainult esialgseks juhiseks ning võib erineda teie

tegelikest soovidest.

1. Pärast voolu sisselülitamist läheb seadmel umbes 60 sekundit soojenemiseks ning testrežiimi

käivitamiseks.

2. Testrežiimis ei ole viiteaja ja valgustugevuse reguleerimine võimalik. Reguleerida saab ainult

tundlikkust.

3. Testrežiimis süttib valgusti umbes 5 sekundiks iga kord, kui andur tuvastab liikumist.

4. Sel ajal saab kindlaks määrata tuvastusala, reguleerides anduri tuvastusnurka ja tundlikkust, nii et

see kataks soovitud ala.

5. Testrežiimi kestab umbes 5 minutit ning vahetub siis automaatselt automaatrežiimi vastu. Seda

saab teha ka enne 5 minutit, kui vajutate automaatrežiimi aktiveerimiseks ühe korra kiiresti voolu

sisse ja välja.

6. Kui seade on automaatrežiimis, töötavad kõik reguleerimisnupud ning neid saab vastavalt oma

soovile seada. (VAADAKE LÕIKU „REGULEERIMISE JUHTNUPUD”.)

7. Kui seade on automaatrežiimis, saab kasutada käsitsi väljalülitamist, lülitades voolu kaks korda

kiirelt sisse ja välja. See paneb valgusti kuni 6 h vältel pidevalt põlema.

8. Selles režiimis ei avalda anduri juhtnuppude reguleerimine mingit mõju.

9. Pärast kuue tunni möödumist või vajadusel korra kiirelt voolu sisse- ja väljalülitamise järel läheb

seade tagasi automaatrežiimi.

Andur

umbes

12 m

umbes 12 m

12 m (ideaalsetes tingimustes)

Andur

2,5m

(h > 1,7m)

Külgvaade

Ülaltvaade

360˚

PROBLEEM PÕHJUS

VÕIMALIK LAHENDUS

Valgustid ei sütti.

• Vool ei ole sees.

• Juhtmed on valesti ühendatud.

• Pirnid on läbi põlenud.

• PIR ei tuvasta teie liikumist.

• Väljas on liiga valge.

• Lülitage majas asuvat lülitit või

kontrollige kaitset.

• Veenduge, et juhtmed on ühendatud

nagu joonisel.

• Kontrollige, kas pirn on töökorras või

vahetage see välja.

• Reguleerige PIR nurka/suunda. Parima

tulemuse saamiseks jalutage läbi anduri

tegevusvälja.

• Oodake, kuni hämardub või reguleerige

valgustugevuse nuppu ülespoole.

Tuled ei kustu.

• Viiteaeg on liiga pikaks seatud.

• Juhtmed on valesti ühendatud.

• Andur tuvastab sagedasi

soojusmuudatusi.

• Liigutage viiteaja nuppu lõpu poole

(reguleeritav vahemikus 5 sek kuni

20 min).

• Veenduge, et juhtmed ühendatud nagu

joonisel

• Otsige anduri tegevusväljast võimalike

soojusallikaid, st õhuavasid, liikuvaid

sõidukeid, liikuvaid puid ja vahetage

anduri nurka/asukohta.

Tuled süttivad ja

kustuvad pidevalt

(tsükliliselt).

• Tuvastatakse paigaloleva

küttekeha

temperatuurimuudatusi.

• Tuvastatakse liikuva objekti

temperatuurimuudatusi.

• Valgus ja soojus peegelduvad

tagasi andurile.

• Äkilised

temperatuurimuudatused tormi

või tugeva tuule tõttu.

Anduri tajumisnurk

ja -kaugus tunduvad

valed

• Sensorpea nurk on suunatud

liiga alla.

• Tõstke sensorpead, et suurendada

anduri tööulatust ja nurka.

5s 20m

D/D

LIETOTĀJA ROKASGRĀMATA

ĀRPUSTELPU KUSTĪBU

DETEKTORS 360°

ARGUS

standard

KAT. NR.

CCTR1P008, CCTR1PA08, CCTR1PB08,

CCT56P008

S1A8733501-00

Uzstādīšanas un ekspluatācijas instrukcijas

ĪPAŠĪBAS

• Drošība un ērtība - reaģē uz nelūgtiem viesiem, apmeklētājiem un

ģimenes locekļiem, ieslēdzot un izslēdzot apgaismojumu automātiski.

• Sensors ir pilnībā ietverts plastmasas korpusā - nav nepieciešami nekādi

vadi no zemes.

• Regulējams apgaismojuma līmenis (LUX) [LUKSS], jutīguma un laika

aizkaves (Time) [Laiks] vadīklas.

• Atbilstoši apstākļiem, apgaismojuma ieslēgšanas laiku var uzstādīt no 5 sek. līdz 20 minūtēm.

• Sensoru var uzstādīt pie sienas vai zem sijas, izmantojot standartveida montāžas stiprinājumu. To

var arī uzstādīt pie iekšējā vai ārējā stūra, izmantojot stūra montāžas stiprinājumu. Sensoru var arī

uzstādīt pie cauruļvadiem (skatiet montāžas instrukcijas).

PIR SKATA LAUKS

SPECIFIKĀCIJAS

Elektrības: 220 - 240 V 50 Hz maiņstrāva. Tikai apgaismojuma slodze:

1000 Vatu (maks.) kvēlspuldzes

800 Vatu (maks.) halogēnlampas 230 V

315 VA (maks.) halogēnlampas ar elektronisko transformatoru

500 VA (maks) halogēna lampa ar tērauda serdes transformatoru

250 VA (maks.) dienasgaismas lampas

4 x 23 Vatu (maks.) kompaktās dienasgaismas lampas

maks. Strāva: 10A, cos phi = 0,6

Ekspluatācijas temperatūra: -20°C līdz +40°C

Skata lauks: 360° x 24 m riņķveida laukums @ augstums 2,5 m.

Elektroenerģijas patēriņš gaidstāves režīmā Maks. 1,5 W @ 220 V/50 Hz

Taimeris: Regulējams taimeris "Light ON" [Apgaismojums ieslēgts] no 5 sek. līdz 20 min. (nomināls)

LUX [LUKSS]: Regulējama apgaismojuma līmeņa uztvere no 5 luksiem līdz 2000 luksiem

Aizsardzība: IP55 aizsardzība pret atmosfēras iedarbību, ja pareizi uzstādīta.

Drošinātājs: Viens 10A automātiskais drošinātājs, strāvas padeves pusē

IETEIKUMI ATTIECĪBĀ UZ PROBLĒMU NOVĒRŠANU

VIETAS IZVĒLE

Sensoru var uzstādīt zem sijas, pie sienas, vai izmantojot speciālu montāžas kronšteinu — pie

iekšējiem vai ārējiem stūriem.

Pirms sensora uzstādīšanas izvēlieties piemērotāko vietu, kas ļaus sensoram pārraudzīt iecerētos

mērķus bez pārslēgšanas traucējumu dēļ.

PADOMI PAR UZSTĀDĪŠANU

MONTĀŽAS INSTRUKCIJAS

PIEZĪME. Izvēloties montāžas pozīciju, pārliecinieties, vai tā ļaus piekļūt pamata montāžas

stiprinājuma skrūvei.

Skrūvju komplekts.

Skrūvju komplekts ir paredzēts izstrādājuma nostiprināšanai vairumā fiksācijas stāvokļu. Komplektā

ietilpst:

2 x 6 x 25mm

2 x 4 x 25mm

Stūra montāžas stiprinājumā ir iekļauti arī 2 x M4 x 10 mm plastmasas materiāliem paredzētas

skrūves un 2 x M4 zvaigznes formas uzgriežņi. Tie ir paredzēti standartveida pamata montāžas

piestiprināšanai pie stūra montāžas stiprinājuma.

Iekšējā vai ārējā stūra montāža.

1. Kad pozīcija ir izvēlēta un elektroinstalācija ir izveidota, pārvietojiet elektroinstalācijas noslēga

bedrīti un novietojiet stūra montāžas stiprinājumu virs elektroinstalācijas un izvelciet cauri vadus,

ievērojot pareizo orientāciju (bultiņa uz augšu), un pieskrūvējiet montāžas stiprinājumu, izmantojot

komplektācijā iekļautos rievotos noslēgus.

2. Divas M4x10 plastmasas materiāliem paredzētās skrūves var izņemt no stūra montāžas

stiprinājuma un atlikt malā.

3. Standartveida pamata montāžas stiprinājumu var uzlikt uz stūra montāžas stiprinājumu,

pārliecinoties, vai vadi ir izvilkti cauri silīcija izolācijai, šim nolūkam iegriežot izolācijā.

4. Pamata montāžas stiprinājumu pēc tam var piestiprināt pie stūra montāžas stiprinājuma,

izmantojot tam paredzētās rievas, un nostiprinot ar divām M4x10 plastmasas materiāliem

paredzētām skrūvēm, kas tika izņemtas no stūra montāžas stiprinājuma.

5. Tagad vadus var pievienot spaiļu blokam.

6. Sensora galviņu pēc tam var centrēt ar pamata montāžas stiprinājumu un uzlikt uz to.

7. Pamata montāžas stiprinājuma skrūvi, kas palika pamatnē, pēc tam var pievilkt, lai nostiprinātu

sensora galviņu un pabeigtu montāžu.

Montāža uz horizontālas un vertikālas virsmas.

1. Kad pozīcija ir izvēlēta un elektroinstalācija ir izveidota, standartveida pamata montāžas

stiprinājumu var novietot (ar izliekto virsmu uz augšu) virs elektroinstalācijas, pārliecinoties, vai

vadi ir izvilkti cauri silīcija izolācijai, šim nolūkam iegriežot izolācijā.

2. Pamata montāžas stiprinājumu pēc tam var piestiprināt pie virsmas, izmantojot vairākas no četrām

šim nolūkam paredzētajām rievām, vai četrus komplektācijā iekļautos rievotos noslēgus.

3. Tagad vadus var pievienot spaiļu blokam.

4. Sensora galviņu pēc tam var centrēt ar pamata montāžas stiprinājumu un uzlikt uz to.

5. Pamata montāžas stiprinājuma skrūvi, kas palika pamatnē, pēc tam var pievilkt, lai nostiprinātu

sensora galviņu un pabeigtu montāžu.

SENSORA PIEVIENOŠANA BAROŠANAS AVOTAM

Nāvējoša elektrošoka risks!

Kustību detektoru drīkst uzstādīt un pieslēgt tikai profesionāli elektriķi. Lūdzu,

ievērojiet jūsu valstī spēkā esošos noteikumus!

Nāvējoša elektrošoka risks!

Atvienojot noslodzi, izejā vēl arvien var būt elektriskā strāva. Pirms izmantot

pievienotās noslodzes, ienākošās ķēdes drošinātāju vienmēr atvienojiet no

strāvas avota.

1. PIRMS jebkādu elektrosavienojumu veidošanas iepazīstieties ar elektroinstalācijas diagrammu.

Nepareizi izveidota elektroinstalācija var sabojāt sensoru.

2. Divi zaļie vadi vai zaļais un dzeltenais sazemējuma vadi ir jāsavieno un jānoslēdz, izmantojot

skrūvju komplektā iekļauto sazemējuma gala uzmavu.

3. Divi zilie vai melnie neitrālie vadi ir savienoti un noslēgti spaiļu bloka centra spailē, kas ir atzīmēta ar "N".

4. Sarkanais vai brūnais vads no barošanas ķēdes (ienākošā aktīvā/fāze) ir jānoslēdz spailē, kas ir

atzīmēta ar "L".

5. Pievienojiet atlikušo sarkano vai brūno vadu (lampa Aktīva/Fāze) spailei, kas atzīmēta ar " "

6. Pārbaudiet visus elektrosavienojumus.

7. Sensora galviņu pēc tam var centrēt ar pamata montāžas stiprinājumu un uzlikt uz to.

8. Pamata montāžas stiprinājuma skrūvi, kas palika pamatnē, pēc tam var pievilkt, lai nostiprinātu

sensora galviņu un pabeigtu montāžu.

IESTATĪŠANA UN NOREGULĒŠANA

Noregulēšanas vadīklas

LV

Laika aizkaves vadīkla: Šī vadīkla ļauj uzstādīt laika aizkavi no 5 sek. līdz 20 min. Taimeris sāk

darboties pēc tam, kad ir uztvēris PĒDĒJO kustību.

Kamēr uztveršanas zonā siltuma avots pārvietojas, apgaismojums paliek ieslēgts un laiks ir atiestatīts.

" S " Jutīguma vadīkla: Šī vadīkla ļauj uzstādīt uztveršanas diapazonu no 6 m rādiusa līdz 12 m

rādiusam maksimāli 2,5 m augstumā. Ja ierīci aktivizē HVAC vai cits infrasarkano staru avots

(izņemot tos avotus, kas paredzēti cilvēkiem), var palīdzēt jutīguma samazināšana.

Apkārtējās gaismas vadīkla: Šī vadīkla ļauj CCTR1P008 palikt ieslēgtam pie spilgtāka

apgaismojuma, vai darboties tikai zema apgaismojuma līmeņos. Tam vajadzētu būt iestatītam uz

krēslas režīmu, vai gaismas režīmu, kurā sensoram un apgaismojumam vajadzētu darboties.

"D/D" Krēslas un ausmas iestatījums. Šī atzīme ir aptuvenais iestatījums, kur iestatīt sensoru, lai tas

sāktu darboties krēslā un beigtu darboties rītausmā. Šis ir tikai sākuma punkts, un tas var atšķirties

atkarībā no jūsu prasībām.

1. Kad ierīcei ir pieslēgta elektroenerģija, aptuveni 60 sekundes ilgst tās iesildīšana un pāriešana

TESTA REŽĪMĀ.

2. TESTA REŽĪMĀ TIME [LAIKA] un LUX [LUKSS] pielāgojumi nedarbosies. Iedarbosies tikai

SENSITIVITY [JUTĪGUMA] pielāgojums.

3. Atrodoties TESTA REŽĪMĀ, apgaismojums ieslēgsies uz aptuveni 5 sekundēm katru reizi, kad

sensors uztver kustību.

4. Šajā posmā uztveršanas zonu var noteikt, pielāgojot sensora skata leņķi un Jutīgumu uz vajadzīgo

pārklājuma zonu.

5. TESTA REŽĪMS turpinās darboties aptuveni 5 minūtes, un pēc tam tas automātiski tiks pārslēgts

uz AUTOMĀTISKO REŽĪMU. Pārslēgšanu uz AUTOMĀTISKO REŽĪMU var veikt arī, pirms ir

pagājušas 5 minūtes, ātri izslēdzot un ieslēdzot elektrību.

6. Kad ierīce atrodas AUTOMĀTISKĀ REŽĪMĀ, tai darbojas visi regulētāji, un to var noregulēt uz

vajadzīgajiem iestatījumiem. (SKATIET SADAĻU PAR NOREGULĒŠANAS VADĪKLĀM).

7. Kad ierīce atrodas AUTOMĀTISKĀ REŽĪMĀ, to var iestatīt ROKAS VADĪBAS REŽĪMĀ, ātri

divreiz izslēdzot un ieslēdzot elektrību. Tādējādi apgaismojums tiks ieslēgts pastāvīgi uz laiku

līdz sešām stundām.

8. Šajā režīmā sensora vadīklas nedarbosies.

9. Ierīce atgriezīsies atpakaļ AUTOMĀTISKĀ REŽĪMĀ pēc sešām stundām, vai agrāk, ātri vienreiz

izslēdzot un ieslēdzot elektrību.

Sensors

aptuveni

12 m

aptuveni 12 m

12 m (optimālos apstākļos)

Sensors

2,5m

(h > 1,7m)

Skats

no malas

Skats no

augšas

360˚

PROBLĒMA CĒLONIS

IESPĒJAMAIS RISINĀJUMS

Apgaismojums

neparādās.

• Nav ieslēgta elektroenerģija.

• Nepareizi izveidota

elektroinstalācija.

• Spuldzes ir izdegušas.

• PIR nenosaka kustību.

• Pārāk spilgts gaismas režīms.

• Ieslēdziet iekštelpu slēdzi vai

pārbaudiet drošinātājus.

• Pārbaudiet, vai elektroinstalācija ir

izveidota, kā norādīts diagrammā.

• Pārbaudiet spuldzi, vai tā joprojām

darbojas, vai nomainiet to.

• Noregulējiet PIR leņķi/virzienu. Lai

sasniegtu labu rezultātu, pastaigājiet

šķērsām pāri staram.

• Nogaidiet, kamēr gaismas režīms kļūst

blāvāks, vai noregulējiet vadīklu LUX

[LUKSS] uz augstāku līmeni.

Apgaismojums paliek

ieslēgts.

• Iestatīts pārāk liels laika

intervāls.

• Nepareizi izveidota

elektroinstalācija.

• Tiek uztvertas biežas siltuma

izmaiņas.

• Pagrieziet pogu "Time" [Laiks] virzienā

uz galu (var uzstādīt no 5 sek. līdz

20 min.).

• Pārbaudiet, vai elektroinstalācija ir

izveidota, kā norādīts diagrammā.

• Pārbaudiet, vai uztveršanas zonā nav

siltuma avoti, piemēram, ventilācijas

atvērumi, kustībā esoši transportlīdzekļi,

kustīgi koki, un mainiet sensora

atrašanās vietu/leņķi.

Apgaismojums

turpina ieslēgties un

izslēgties

(ieciklēšanās).

• Tiek uztvertas siltuma izmaiņas

no fiksēta siltuma avota.

• Tiek uztvertas siltuma

izmaiņas no kustīga objekta.

• Gaisma un siltums tiek

atstaroti atpakaļ sensorā.

• Pēkšņas temperatūras

izmaiņas vētru vai stipru vēju

ietekmē.

• Pārbaudiet, vai uztveršanas zonā nav

ventilācijas atvērumi, apgaismošanas

ierīces vai ventilatori, un mainiet

sensora atrašanās vietu, vai arī

pielāgojiet mērķi.

• Pārbaudiet, vai uztveršanas zonā nav

kustībā esoši transportlīdzekļi, gājēji,

dzīvnieki, kustīgi koki, un mainiet

sensora mērķi.

• Mainiet sensora mērķi, vai nokrāsojiet

atstarojošo virsmu ar matētu krāsu.

• Izslēdziet sensoru, kamēr vētra mitējas,

vai uzstādiet to zem nojumes.

Uztveršanas leņķis

un attālums izrādās

nepareizs

• Leņķis, kādā sensora galviņa

norāda lejup, ir pārāk tāls.

• Paceliet sensora galviņu, lai palielinātu

uztveršanas attālumu un leņķi.

5s 20m

D/D

NAUDOTOJO VADOVAS

LAUKO JUDESIO

DETEKTORIUS 360°

ARGUS

standard

KAT. NR.

CCTR1P008, CCTR1PA08, CCTR1PB08,

CCT56P008

S1A8733501-00

Montavimo ir naudojimo nurodymai

SAVYBĖS

• Saugumas ir patogumas – reaguoja į įsibrovėlius, lankytojus ir

šeimos narius automatiškai įjungdamas ir išjungdamas šviestuvus.

• Visas korpusas iš plastiko – nereikia įžeminimo laido.

• Reguliuojamo apšvietimo lygio (LUX), jautrumo ir laiko delsos („Time“) valdikliai.

• Šviestuvų įsijungimo laiką galima nustatyti nuo 5 sekundžių iki 20 minučių

pagal situaciją.

• Galima montuoti prie sienos arba sofito naudojant standartinius montavimo elementus.

Taip pat galima montuoti prie vidinio arba išorinio kampo naudojant kampinio montavimo

elementus. Galima montuoti ir su kabelynu. (Žr. montavimo nurodymus).

PIR STEBĖJIMO LAUKAS

DUOMENYS

Elektriniai: 220–240 V 50 Hz kint. srovė. Tik apšvietimo apkrova:

1000 W (maks.) kaitinamosios lempos

800 W (maks.) halogeninės lempos, 230 V

315 VA (maks.) halogeninės lempos su elektroniniu transformatoriumi

500 VA (maks) halogeninė lempa su transformatoriumi su geležine šerdimi

250 VA (maks.) fluorescencinės lempos

4 x 23 W (maks.) kompaktiškos fluorescencinės lempos

maks. Srovė: 10A, cos phi = 0,6

Veikimo temperatūra: nuo -15°C iki +40°C

Stebėjimo laukas: 360° x 24 m apskritas laukas @ 2,5 m aukščio.

Maks. energijos sąnaudos budėjimo režimu: 1,5W @ 220V / 50Hz

Laikmatis: apšvietimo įjungimo laikmatis reguliuojamas nuo 5 sek. iki 20 min (vardinis)

LUX: aptinkamo apšvietimo lygis reguliuojamas nuo apie 5 liuksų iki 2000 liuksų.

Apsauga: IP55 apsauga nuo oro sąlygų, jei taisyklingai sumontuota.

Saugiklis: Vienas 10 A automatinis išjungiklis, prijungtas iš srovės tiekimo pusės

TRIKČIŲ APTIKIMO IR ŠALINIMO NURODYMAI

VIETOS PARINKIMAS

Jutiklis gali būti montuojamas po sofitu, prie sienos arba, naudojant specialią montavimo apkabą, –

prie vidinio arba išorinio kampo.

Prieš montuodami parinkite tinkamiausią vietą, iš kurios jutiklis galėtų stebėti numatytus

objektus neįsijungdamas be reikalo.

MONTAVIMO PATARIMAI

MONTAVIMO NURODYMAI

PASTABA: rinkdamiesi montavimo padėtį, įsitikinkite, kad tokioje padėtyje bus galima pasiekti

pagrindo montavimo elemento varžtą.

Varžtų paketas

Daugeliui gaminio tvirtinimo variantų tinkamų varžtų paketas yra pridedamas kartu. Pakete yra -

2 x 6 x 25mm

2 x 4 x 25mm

Be to, 2 x M4 x 10 mm Plastite® varžtai ir 2 x M4 žvaigždinės poveržlės gali būti kampinio

montavimo elemento rinkinyje. Šios detalės skirtos tvirtinti standartinę pagrindo montavimo dalį prie

kampinio montavimo elemento.

Montavimas vidiniame ar išoriniame kampe

1. Pasirinkę padėtį ir išvedžioję laidus, išimkite laidų angos dangtelį ir įtaisykite kampinio montavimo

elementą ant laidų, perkiškite laidus per skylę taip, kad orientacija būtų taisyklinga (rodyklė

nukreipta aukštyn) ir įtvirtinkite naudodami pridėtus dangtelius su plyšiais.

2. Du M4x10 Plastite® varžtus galima ištraukti iš kampinio montavimo elemento vidaus ir atidėti.

3. Standartinį pagrindo montavimo elementą galima užstumti ant kampinio matavimo elemento

įsitikinus, kad laidai yra išvesti pro perpjautą silikoninį tarpiklį.

4. Tada pagrindo montavimo elementą galima pritvirtinti prie kampinio montavimo elemento

panaudojant angas ir prisukant dviem M4x10 Plastite® varžtais, kurie buvo ištraukti iš kampinio

montavimo elemento vidaus.

5. Dabar laidus galima sujungti išvadų plokštėje.

6. Po to jutiklio galvutę galima sulygiuoti su pagrindo montavimo elementu ir ją užstumti.

7. Pagrindo montavimo elemente esantį varžtą galima priveržti pritvirtinant jutiklio galvutę ir

užbaigiant prietaiso surinkimą.

Montavimas prie horizontalaus ir vertikalaus paviršiaus

1. Pasirinkę padėtį ir išvedžioję laidus, standartinį pagrindo montavimo elementą galite uždėti (išlenktu

paviršiumi į išorę) ant laidų, įsitikindami, kad laidai yra išvesti pro perpjautą silikoninį tarpiklį.

2. Tada pagrindo montavimo elementą galima pritvirtinti prie paviršiaus panaudojant vieną iš keturių

angų arba kuriuos nors iš pridėtų dangtelių su plyšiais.

3. Dabar laidus galima sujungti išvadų plokštėje.

4. Po to jutiklio galvutę galima sulygiuoti su pagrindo montavimo elementu ir ją užstumti.

5. Pagrindo montavimo elemente esantį varžtą galima priveržti pritvirtinant jutiklio galvutę ir

užbaigiant prietaiso surinkimą.

PRIJUNGIMAS PRIE MAITINIMO ŠALTINIO

Mirtino elektros smūgio pavojus

Judesio detektorių montuoti ir prijungti turi tik kvalikuoti elektrikai. Prašome laikytis jūsų

šalyje taikomų atitinkamų teisės aktų.

Mirtino elektros smūgio pavojus

Išvestimi gali tekėti elektros srovė, net kai apkrova yra išjungta. Visada atjunkite saugiklį

įėjimo grandinėje nuo maitinimo šaltinio prieš dirbdami su prijungtosiomis apkrovomis.

1. PRIEŠ atlikdami bet kokias elektros jungtis, išnagrinėkite žemiau pateiktą schemą. Netaisyklingai

sujungus bloko laidus, jutiklis bus sugadintas.

2. Du žalius arba žalią ir geltoną įžeminimo laidus reikia sujungti kartu ir prijungti prie įžeminimo

gnybto, įdėto į varžtų paketą.

3. Du mėlyni arba juodi neutralūs laidai sujungiami kartu ir prijungiami prie centrinio gnybtų plokštės

gnybto, pažymėto N raide.

4. Iš maitinimo grandinės ateinantį raudoną arba rudą laidą (įvadinį aktyvų / fazės laidą) reikia

prijungti prie gnybto, pažymėto „L“ (jungiklis).

5. Likusį raudoną arba rudą laidą (lempos apkrovos / fazės laidą) prijunkite prie gnybto, pažymėto

„ “ (lempa).

6. Patikrinkite visas elektros jungtis.

7. Po to jutiklio galvutę galima sulygiuoti su pagrindo montavimo elementu ir ją užstumti.

8. Pagrindo montavimo elemente esantį varžtą galima priveržti pritvirtinant jutiklio galvutę ir

užbaigiant prietaiso surinkimą.

NUSTATYMAS IR SUREGULIAVIMAS

Reguliavimo valdikliai

LT

„ “ laiko delsos valdiklis: šiuo valdikliu galima sureguliuoti delsos laiką nuo 5 sek. iki 20 min.

Laikmatis pradeda veikti nuo tada, kai aptinkamas PASKUTINIS judesys.

Jei aptikimo srityje pajudės šilumos šaltinis, šviestuvai liks degti, o laikas bus nustatomas iš naujo.

„S“ jautrumo valdiklis: šiuo valdikliu galima reguliuoti aptikimo diapazoną 6–12 metrų spinduliu

maksimaliame 2,5 m aukštyje. Jei bloką suaktyvina šildymo, vėdinimo ir oro kondicionavimo sistema

arba kiti infraraudonųjų spindulių šaltiniai (ne žmonės), jautrumą galbūt praverstų sumažinti.

„ “ reakcijos į aplinkos apšviestumą valdiklis: šiuo valdikliu galima nustatyti, kad CCTR1P008 liktų

veikti šviesesnėje aplinkoje arba kad veiktų tik tada, kai apšviestumas mažas. Idealiu atveju valdiklį

reikėtų nustatyti sutemus arba esant tokiam apšviestumui, kada tikimasi suveiksiant jutiklį ir

šviestuvus.

„D/D“ (nuo sutemų iki aušros) nustatymas. Šis ženklas žymi apytikslę padėtį, kurioje jutiklis ims veikti

sutemus ir nustos veikti išaušus. Tai tik atskaitos taškas – jį galima keisti pagal jūsų poreikius.

1. Po to, kai įjungiamas bloko maitinimas, jis įšyla per maždaug 60 sekundžių ir tada įsijungia

PATIKRINIMO REŽIMAS.

2. PATIKRINIMO REŽIMO metu LAIKO ir LIUKSŲ nustatymai neveikia. Tik JAUTRUMO nustatymas

yra veiksmingas.

3. PATIKRINIMO REŽIME šviestuvai įsijungs maždaug 5 sekundėms kiekvieną kartą, kai jutiklis

aptiks judesį.

4. Šiuo momentu aptikimo zoną galima nustatyti reguliuojant jutiklio stebėjimo kampą ir jautrumą

pagal pageidaujamos aprėpties sritį.+

5. PATIKRINIMO REŽIMAS užtruks apie 5 minutes ir tada automatiškai bus įjungtas AUTOMATINIS

REŽIMAS. Nepraėjus 5 minutėms šį režimą galima perjungti greitai išjungiant maitinimą ir vėl jį

įjungiant, kad būtų pradėtas AUTOMATINIS REŽIMAS.

6. Blokui pradėjus veikti AUTOMATINIU REŽIMU, visi reguliatoriai ima funkcionuoti ir juos galima

nustatyti taip, kaip pageidaujama. (SKAITYKITE APIE REGULIAVIMO VALDIKLIUS)

7. Veikiantį AUTOMATINIU REŽIMU bloką galima įjungti į RANKINIO VALDYMO režimą greitai

išjungus ir vėl įjungus maitinimą du kartus. Taip šviestuvai bus nuolat įjungti ne ilgesniam kaip

šešių valandų laikotarpiui.

8. Šiuo režimu jutiklio valdiklių nustatymai neturės jokio poveikio.

9. Blokas grįš į AUTOMATINĮ režimą po šešių valandų arba, jei reikia, anksčiau išjungus ir greitai vėl

įjungus maitinimą.

Jutiklis

apie

12 m

12m approx

12 m (esant idealioms sąlygoms)

Jutiklis

2,5m

(h > 1,7m)

Aukštis

iš šono

Plokštumos

vaizdas

360˚

PROBLEMA PRIEŽASTIS

GALIMAS SPRENDIMAS

Šviestuvai

neįsižiebia.

• Neįjungtas maitinimas.

• Netaisyklingai sujungti laidai.

• Perdegė lemputės.

• PIR neaptinka jūsų judesių.

• Per stiprus apšvietimas.

• Įjunkite vidinį perjungiklį arba

patikrinkite saugiklį.

• Patikrinkite, ar laidai sujungti pagal

diagramą.

• Patikrinkite, ar lemputė dar veikia, arba

ją pakeiskite.

• Sureguliuokite PIR kampą / kryptį.

Geriausia, kad tai patikrintumėte

pavaikštinėję skersai spindulio.

• Palaukite, kol apšvietimas priblės arba

nustatykite LUX valdiklį aukščiau.

Šviestuvai lieka

įjungti.

• Nustatytas per didelis laiko

tarpas „Time“.

• Netaisyklingai sujungti laidai.

• Aptinkami dažni šilumos

svyravimai.

• Pasukite „Time“ rankenėlę dar toliau

(reguliuojama nuo 5 sekundžių iki

20 minučių).

• Patikrinkite laidus pagal diagramą.

• Patikrinkite, ar aptikimo zonoje nėra

galimų šilumos šaltinių, t. y. orlaidžių,

judančių transporto priemonių, medžių,

ir iš naujo nustatykite jutiklio

padėtį / kampą.

Šviestuvai nepaliauja

įsijungti ir išsijungti

(kartojasi tas pats

veiksmas).

• Aptinkami iš stacionaraus

šilumos šaltinio sklindančios

šilumos svyravimai.

• Aptinkami iš judraus objekto

sklindančios šilumos svyravimai.

• Atspindėta šviesa ir šiluma vėl

nukreipiama link jutiklio.

• Staigūs temperatūros pokyčiai

dėl audros ar stipraus vėjo.

• Patikrinkite, ar aptikimo zonoje nėra

orlaidžių, apšvietimo prietaisų ar

ventiliatorių, arba iš naujo nustatykite

jutiklio padėtį ar reguliuokite nutaikymą.

• Patikrinkite, ar aptikimo zonoje nėra

judančių transporto priemonių, pėsčiųjų,

gyvūnų, medžių, ir kitaip nutaikykite jutiklį.

• Kitaip nutaikykite jutiklį arba nudažykite

atspindintį paviršių blausia spalva.

• Išjunkite jutiklį, kol baigsis audra, arba

sumontuokite užuovėjoje.

Aptikimo kampas ir

atstumas atrodo esą

netikslūs

• Jutiklio galvutė per smarkiai

nukreipta žemyn.

• Iškelkite jutiklio galvutę, kad aptikimo

atstumas ir kampas būtų didesni.

5s 20m

D/D

• Питание не включено.

• Неправильное

соединение/проводка.

• Лампы перегорели.

• ПИК-детектор не улавливает

движения.

• Слишком высокая

освещенность.

• Otsige anduri tegevusväljast õhuavasid,

valgusteid või ventilaatoreid ning

paigutage andur mujale või reguleerige

selle asendit.

• Otsige anduri tegevusväljast liikuvaid

sõidukeid, jalakäijaid, loomi või liikuvaid

puid ja muutke anduri asendit.

• Muutke anduri asendit või värvige

peegeldav pind tuhmi värviga üle.

• Lülitage andur tormi möödumiseni välja

või paigaldage see varjulisse kohta.

Rear

NUSUKITE NUO JUDANČIŲ

OBJEKTŲ

NUTAIKYKITE JUTIKLĮ ŽEMYN, KAD

ATSTUMAS BŪTŲ MAŽESNIS

SAUGOKITE NUO LIETAUS

NUTAIKYKITE JUTIKLĮ SKERSAI,

O NE IŠILGAI TAKO

PASIRŪPINKITE, KAD ARTI NEBŪTŲ

ORLAIDŽIŲ, NEMONTUOKITE VIRŠ

LEMPŲ

NENUTAIKYKITE Į SAULĘ

JUTIKLĮ MONTUOKITE HORIZONTALIAI

STENKITĖS, KAD Į JUTIKLĮ NESKLISTŲ

ATSPINDĖTA ŠVIESA NUO ŠVIESIŲ

PAVIRŠIŲ (pvz., veidrodžių, langų)

NEVĒRSIET SENSORU PRET

KUSTĪGIEM OBJEKTIEM

LAI SAMAZINĀTU ATTĀLUMU, TĒMĒJIET

SENSORU UZ LEJU

AIZSARGĀJIET NO LIETUS

TĒMĒJIET SENSORU NEVIS CEĻA

GARUMĀ, BET TAM ŠĶĒRSĀM PĀRI

NEUZSTĀDIET SENSORU

VENTILĀCIJAS ATVĒRUMU TUVUMĀ

VAI VIRS LUKTURIEM

NEVĒRSIET SENSORU PRET SAULI

UZSTĀDIET SENSORU VIENĀDĀ LĪMENĪ

IZVAIRIETIES NO GAISMAS ATSTAROŠANAS

NO SPOŽĀM VIRSMĀM piemēram, logiem

ar atspoguļojošu pārklājumu)

SIHTIGE LIIKUVATEST

OBJEKTIDEST EEMALE

VAHEMAA VÄHENDAMISEKS SIHTIGE

ANDUR ALLA

KAITSKE VIHMA EEST

SIHTIGE ANDUR ÜLE RAJA, MITTE

MÖÖDA SEDA

HOIDKE ÕHUAVADEST EEMAL,

ÄRGE PAIGALDAGE VALGUSTITE

KOHALE

ÄRGE SIHTIGE PÄIKEST

KINNITAGE ANDUR MAAGA

PARALLEELSELT

VÄLTIGE HELEDATELT PINDADELT

PEEGELDUVAT VALGUST

(nt peegeldavaid aknaid)

НАПРАВЛЯЙТЕ В СТОРОНУ ОТ

ДВИЖУЩИХСЯ ОБЪЕКТОВ

НАПРАВЛЯЙТЕ СЕНСОР ВНИЗ ДЛЯ

УМЕНЬШЕНИЯ РАССТОЯНИЯ

ЗАЩИЩАЙТЕ ОТ ДОЖДЯ

НАПРАВЛЯЙТЕ СЕНСОР ПОПЕРЕК,

А НЕ ВДОЛЬ ТРАЕКТОРИИ ЛУЧА

НЕ УСТАНАВЛИВАЙТЕ УСТРОЙСТВО

ВБЛИЗИ ВЕНТИЛЯЦИОННЫЙ

ОТВЕРСТИЙ/КАНАЛОВ. НЕ

МОНТИРУЙТЕ НАД ЛАМПАМИ.

НЕ НАПРАВЛЯЙТЕ СЕНСОР НА

СОЛНЦЕ

УСТАНОВИТЕ НА УРОВНЕ СЕНСОРА

ИЗБЕГАЙТЕ ОТРАЖЕННОГО ОТ СВЕТЛЫХ

ПОВЕРХНОСТЕЙ ИЗЛУЧЕНИЯ (напр.,

окна с зеркальной тонировкой)

Схема соединений

Датчик-сенсор

Лампа

Лампа

Регулировка

Переключатель

КОРИЧНЕВЫЙ

СИНИЙ

Схема обходной перемычки автоматического

включения (постоянного)

Предупреждение: риск уничтожения устройства в

результате неправильной проводки. НАЛИЧИЕ

НЕПРАВИЛЬНОЙ ПРОВОДКИ ПРИВОДИТ К

АННУЛИРОВАНИЮ ГАРАНТИЙНОГО СОГЛАШЕНИЯ

Датчик-сенсор

Регулировка

Переключатели

AUTO

MANUAL

КОРИЧНЕВЫЙ

СИНИЙ

Ühenduse diagramm

Andur

Valgusti

Valgusti

Juht-lüliti

PRUUN

SININE

Automaatse möödaviimise (pidevalt sisselülitatud) diagramm

HOIATUS! Seade hävineb, kui see on valesti ühendatud.

VALE ÜHENDAMINE MUUDAB GARANTII KEHTETUKS

Andur

Juht-lülitid

AUTOMAATNE

KÄSITSI

PRUUN

SININE

Savienojuma diagramma

Sensors

Lampa

Lampa

Vadīkla

Slēdzis

BRŪNS

ZILS

Automātiskās apiešanas (pastāvīgi Ieslēgts) diagramma

BRĪDINĀJUMS. Nepareizi izveidota elektroinstalācija var

sabojāt ierīci. NEPAREIZI IZVEIDOTA ELEKTROINSTALĀCIJA

ANULĒ GARANTIJU

Sensors

Vadīkla

Slēdži

AUTOMĀTISKS

MANUĀLS

BRŪNS

ZILS

Prijungimo diagrama

Jutiklis

Lempa

Lempa

Valdymo

jungiklis

RUDA

MĖLYNA

Automatinio dvipusio praleidimo

(visą laiką ĮJUNGTA) diagrama

ĮSPĖJIMAS: neteisingai sujungus blokas bus sugadintas.

NETEISINGAI SUJUNGUS GARANTIJA ANULIUOJAMA

Jutiklis

Valdymo

jungikliai

RUDA

MĖLYNA

Рейтинг

Подробнее об этом руководстве

Мы понимаем, что приятно иметь бумажное руководство для вашего Schneider CCTR1P008 Датчик движения. Вы всегда можете скачать инструкцию с нашего сайта и распечатать самостоятельно. Если вы хотите получить оригинальное руководство, мы рекомендуем вам связаться с Schneider. Возможно, они смогут предоставить оригинальное руководство. Вы ищете руководство для вашего Schneider CCTR1P008 Датчик движения на другом языке? Выберите предпочитаемый язык на нашей домашней странице и найдите номер модели, чтобы узнать, есть ли она у нас в наличии.

Технические характеристики

Все инструкции для Schneider Датчики движения
Больше руководств Датчики движения

Сопутствующие товары

Руководство

Schneider CCT56P008 Датчик движения

Руководство

Schneider CCTR1PA04 Датчик движения

Руководство

Schneider CCTR1PA08 Датчик движения

Руководство

Schneider CCT56P004 Датчик движения

Руководство

Schneider CCTR1PB08 Датчик движения

Руководство

Schneider CCTR1PB04 Датчик движения

Руководство

Schneider CCTR1P004 Датчик движения

Руководство

Steinel IS D360 Датчик движения

Связанные категории
