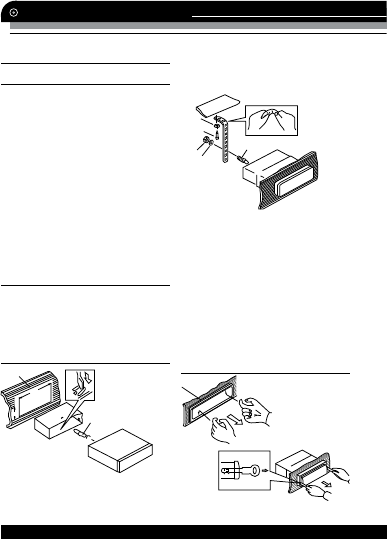

Installation/Connection

www.varta-electronics.ru

INSTALLATION

General notes

• Choose the mounting location where

the unit will not interfere with the normal driv-

ing function of the driver.

• Before finally installing the unit, connect

the wiring and make sure that the unit works

properly.

• Consult with your nearest dealer if

installation requires the drilling of holes or

other modifications of the vehicle.

• Install the unit where it does not get

in the driver’s way and cannot injure the pas-

senger if there is a sudden stop, like an emer-

gency stop.

• If installation angle exceeds 30° from

horizontal, the unit may not perform properly.

• Avoid installing the unit where it would

be subject to high temperature, such as from

direct sunlight, or from hot air, from the heater,

or where it would be subject to dust, dirt or

excessive vibration.

Din Front/Rear-Mount

This unit can be properly installed either

from ‘Front’ (conventional DIN Front-mount)

or ‘Rear’ (DIN Rear-mount installation, utiliz-

ing threaded screw Holes at the sides of the

unit chassis). For details, refer to the following

illustrated installation methods.

1. DIN front-mount (Method A)

3

2

1

182

53

1. Car dashboard

2. Sleeve

3. Screw

4. Nut (5 mm)

5. Spring washer

6. Screw (5 х 25 mm)

7. Metal strap

8. Flat washer

3

5

4

6

8

1

7

1. Install the sleeve into the dashboard;

ensure it is installed with the correct side and

there are no obstacles (wires, dashboard ele-

ments, etc) for the unit installation.

2. After installing the sleeve into the dash-

board, bend tabs fitting to the size of the

dashboard to fix the sleeve in place.

3. Use the metal strap to fix the rear side

of the unit. Determine a place for fixing and

install the strap as shown in the picture. You

can bend the strap to the needed angle with

your hands.

4. Make the necessary wire connections.

Ensure the connections are correct.

5. Install the unit into the sleeve until the

side locks are fixed.

Dismantling the unit

c

b

а
