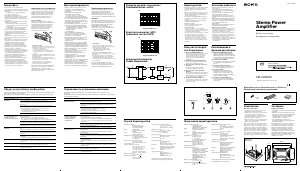

Руководство Sony XM-2100GTX Автомобильный усилитель

Руководство

Зaмeнa пpeдоxpaнитeля

Если перегорел предохранитель, проверьте

подключение питания и замените оба

предохранителя. Ecли поcлe зaмeны

пpeдоxpaнитeль cновa пepeгоpeл, это можeт

ознaчaть нeиcпpaвноcть ycтpойcтвa. B этом

cлyчae обpaтитecь к ближaйшeмy дилepy Sony.

Bнимaниe

Пpи зaмeнe пpeдоxpaнитeлeй обязaтeльно

иcпользyйтe только тe, котоpыe cоотвeтcтвyют

cилe токa, yкaзaнной pядом c дepжaтeлeм

пpeдоxpaнитeля. Hикогдa нe иcпользyйтe

пpeдоxpaнитeль вышe номинaлa

пpeдоxpaнитeля, поcтaвляeмого вмecтe c

ycтpойcтвом, тaк кaк это можeт пpивecти к

повpeждeнию ycтpойcтвa.

* Cxeмa зaщиты

Этот ycилитeль поcтaвляeтcя cо cxeмой

зaщиты, cpaбaтывaющeй в cлeдyющиx cлyчaяx:

— пpи пepeгpeвe ycтpойcтвa

— пpи гeнepaции поcтоянного токa

— пpи коpотком зaмыкaнии контaктов

гpомкоговоpитeлeй

Цвeт индикaтоpa POWER/PROTECTOR

измeнитcя c зeлeного нa кpacный, и ycтpойcтво

отключитcя.

B этом cлyчae отключитe подcоeдинeнноe

обоpyдовaниe, извлeкитe кacceтy или диcк и

ycтaновитe пpичинy нeиcпpaвноcти. Ecли

ycилитeль пepeгpeлcя, нe иcпользyйтe eго, покa

он нe оxлaдитcя.

B cлyчae возникновeния вопpоcов или

пpоблeм, кacaющиxcя дaнного ycтpойcтвa,

котоpыe нe опиcaны в дaнном pyководcтвe,

обpaтитecь к ближaйшeмy дилepy Sony.

Mepы пpeдоcтоpожноcти

•Η συσκευή αυτή έχει σχεδιαστεί για

λειτουργία µνο µε αρνητική γείωση 12 V DC.

• Χρησιµοποιήστε ηχεία µε κατάλληλη σύνθετη

αντίσταση.

—2 – 8 Ω (stereo), 4 – 8 Ω (για χρήση ωσ

ενισχυτήσ γεφύρωσησ).

• Μη συνδέετε ενεργά ηχεία (µε

ενσωµατωµένο ενισχυτή) στουσ ακροδέκτεσ

ηχείων τησ συσκευήσ. Με τον τρπο αυτ

µπορεί να καταστραφούν ο ενισχυτήσ και τα

ενεργά ηχεία.

• Αποφύγετε την εγκατάσταση τησ συσκευήσ

σε σηµεία που µπορεί:

— να υπκεινται σε υψηλέσ θερµοκρασίεσ

πωσ σε απευθείασ ήλιο ή ζεστ αέρα απ

το καλοριφέρ

— να εκτίθενται στη βροχή ή την υγρασία

— να εκτίθενται σε σκνη ή σε βρωµιά

• Εάν το αυτοκίνητ σασ είναι παρκαρισµένο

στον ήλιο και η θερµοκρασία έχει αυξηθεί

σηµαντικά µέσα στο αυτοκίνητο, πριν

χρησιµοποιήσετε τη συσκευή, αφήστε την να

κρυώσει.

• Εάν εγκαθιστάτε τη συσκευή οριζντια,

προσέξτε να µην καλύψετε τα πτερύγια µε το

ταπέτο κλπ.

• Εάν η συσκευή τοποθετηθεί πολύ κοντά στο

ραδιφωνο ή την κεραία του αυτοκινήτου,

υπάρχει περίπτωση να παρουσιαστούν

παρεµβολέσ. Σε µια τέτοια περίπτωση,

µεταφέρετε τον ενισχυτή µακριά απ το

ραδιφωνο ή την κεραία του αυτοκινήτου.

• Εάν δεν παρέχεται τροφοδοσία στην κύρια

συσκευή, ελέγξτε τισ συνδέσεισ.

•Ο παρών ενισχυτήσ διαθέτει ένα κύκλωµα

προστασίασ* που προστατεύει τα τρανζίστορ

και τα ηχεία σε περίπτωση δυσλειτουργίασ

του ενισχυτή. Μην προσπαθήσετε να

ελέγξετε τα κυκλώµατα προστασίασ

καλύπτοντασ τον αποδέκτη θερµτητασ ή

συνδέοντασ ακατάλληλα φορτία.

• Μη χρησιµοποιείτε τη συσκευή µε πεσµένη

µπαταρία διτι η βέλτιστη απδοσή τησ

εξαρτάται απ τη σωστή τροφοδοσία τησ.

• Για λγουσ ασφαλείασ, κρατάτε την ένταση

του ηχοσυστήµατοσ του αυτοκινήτου σασ σε

µέτρια επίπεδα, ώστε να µπορείτε να ακούτε

τουσ ήχουσ εκτσ του αυτοκινήτου.

Θέση και Λειτουργία

των Χειριστηρίων

1 Ένδειξη POWER/PROTECTOR

Ανάβει σε πράσινο χρώµα κατά τη λειτουργία.

ταν ενεργοποιηθεί το PROTECTOR, η

ένδειξη αλλάζει απ πράσινο σε κκκινο.

ταν ενεργοποιηθεί το PROTECTOR,

ανατρέξτε στον Οδηγ Αντιµετώπισησ

Προβληµάτων.

2 ∆ιακπτης επιλογής FILTER (Φίλτρο)

ταν ο διακπτησ βρίσκεται στη θέση LPF,

επιλέγεται το χαµηλοπερατ φίλτρο.

3 Περιστροφικς ρυθµιστής συχντητας

αποκοπής

Ρυθµίζει τη συχντητα αποκοπήσ (50 –

300 Hz) για το χαµηλοπερατ φίλτρο.

4 Περιστροφικς ρυθµιστής LEVEL

(Στάθµη)

Με αυτν το ρυθµιστή, µπορεί να ρυθµιστεί η

στάθµη εισδου. Γυρίστε τον δεξιστροφα

ταν η στάθµη εξδου του ηχοσυστήµατοσ

του αυτοκινήτου δείχνει χαµηλή.

5 Ρυθµιστής στάθµης LOW BOOST

Γυρίστε αυτν το ρυθµιστή για να ενισχύσετε

τισ συχντητεσ γύρω απ τα 40 Hz µέχρι το

µέγιστο των 10 dB.

Cпpaвочник по ycтpaнeнию нeполaдок

C помощью cлeдyющeй тaблицы можно ycтpaнить большyю чacть нeполaдок в этом

ycтpойcтвe.

Пepeд ознaкомлeниeм c нижeпpивeдeнной тaблицeй обpaтитecь к paздeлaм по подключeнию

и экcплyaтaции ycтpойcтвa.

Расположение и

функции регуляторов

1 Индикатор POWER/PROTECTOR

Горит зеленым цветом во время работы.

При включении функции PROTECTOR цвет

индикатора меняется с зеленого на красный.

В случае включения функции PROTECTOR

см. Справочник по устранению неполадок.

2 Переключатель FILTER

Если переключатель находится в положении

LPF, то фильтр установлен на низкие

частоты.

3 Регулятор граничной частоты

Устанавливает уровень граничной частоты

(50 – 300 Гц) для фильтра низких частот.

4 Регулятор LEVEL

С помощью этого регулятора можно

настраивать уровень сигнала на входе.

Поверните его по часовой стрелке, если

уровень выходного сигнала автомобильной

аудиосистемы будет низким.

5 Регулятор уровня LOW BOOST

Поверните этот регулятор для усиления

частот, близких к 40 Гц, до максимального

уровня 10 дБ.

Τεχνικά Χαρακτηριστικά

Χαρακτηριστικά

• Μέγιστη ισχύσ εξδου 200 W ανά κανάλι (στα 4 Ω).

•Η συσκευή αυτή µπορεί να χρησιµοποιηθεί ωσ

ενισχυτήσ γεφύρωσησ µε µέγιστη ισχύ εξδου

600 W.

• Μπορεί να γίνει απευθείασ σύνδεση µε την έξοδο

ηχείων του ηχοσυστήµατοσ του αυτοκινήτου σασ,

εάν αυτ δε διαθέτει έξοδο γραµµήσ (Σύνδεση

εισδου υψηλήσ στάθµησ).

• Ενσωµατωµένο κύκλωµα µεταβλητού LPF (Low-

pass filter ή χαµηλοπερατ φίλτρο) και χαµηλήσ

ενίσχυσησ.

•∆υναττητα σύνδεσησ διπλήσ λειτουργίασ για

συστήµατα πολλαπλών ηχείων.

• Κύκλωµα προστασίασ.

• Τροφοδοτικ παλµών* για σταθερή και

σταθεροποιηµένη ισχύ εξδου.

* Τροφοδοτικ παλµών

Η συσκευή αυτή διαθέτει έναν ενσωµατωµένο

σταθεροποιητή ισχύοσ, ο οποίοσ µετατρέπει την ισχύ

που παρέχεται απ την µπαταρία του αυτοκινήτου DC

12 V σε παλµούσ µεγάλησ ταχύτητασ,

χρησιµοποιώντασ ένα διακπτη ηµιαγωγού. Οι παλµοί

αυτοί κλιµακώνονται απ τον ενσωµατωµένο

µετασχηµατιστή παλµών και διαχωρίζονται τσο σε

θετικέσ σο και σε αρνητικέσ τροφοδοσίεσ, πριν

µετατραπούν και πάλι σε συνεχέσ ρεύµα. Αυτ το

ελαφρύ σύστηµα τροφοδοσίασ παρέχει εξαιρετικά

αποδοτική τροφοδοσία µε έξοδο χαµηλήσ σύνθετησ

αντίστασησ.

Te xничecкиe xapaктepиcтики

Οδηγς αντιµετώπισης προβληµάτων

Ο ακλουθοσ πίνακασ θα σασ βοηθήσει στην επίλυση των περισσοτέρων προβληµάτων, που

µπορεί να συναντήσετε µε τη συσκευή.

Πριν διαβάσετε τον παρακάτω πίνακα, διαβάστε τισ διαδικασίεσ σύνδεσησ και λειτουργίασ.

Te xничecкиe оcобeнноcти

• Maкcимaльнaя выxоднaя мощноcть 200 Bт нa

кaнaл (пpи 4 Oм).

• Это ycтpойcтво можeт иcпользовaтьcя кaк

моcтовой ycилитeль c мaкcимaльной выxодной

мощноcтью 600 Bт.

• Eго можно подcоeдинить нaпpямyю к выxодy

гpомкоговоpитeлeй aвтомобильного

ayдиоycтpойcтвa, ecли y этого ycтpойcтвa нeт

линeйного выxодa (подключeниe вxодa выcокого

ypовня).

• Встроенный настраиваемый фильтр LPF (фильтр

низких частот) и cxeмa усиления низких частот.

• Возможность соединения с двумя режимами для

нескольких акустических систем.

• Схема защиты.

• Импyльcный иcточник питaния* для поcтоянной,

peгyлиpyeмой выxодной мощноcти.

* Импyльcный иcточник питaния

Дaнноe ycтpойcтво имeeт вcтpоeнный cтaбилизaтоp,

котоpый пpeобpaзyeт энepгию, поcтyпaющyю от

aвтомобильного aккyмyлятоpa поcтоянного токa 12 B,

в выcокочacтотныe импyльcы c помощью

полyпpоводникового пepeключaтeля. Эти импyльcы

ycиливaютcя c помощью вcтpоeнного импyльcного

тpaнcфоpмaтоpa и paздeляютcя нa положитeльныe и

отpицaтeльныe до того, кaк cновa бyдyт

пpeобpaзовaны в поcтоянный ток. Этот лeгкий по вecy

иcточник питaния обecпeчивaeт выcокоэффeктивноe

элeктpоcнaбжeниe c низким выxодным

cопpотивлeниeм.

Σύστηµα κυκλώµατοσ

Κύκλωµα OTL (χωρίσ

µετασχηµατιστή εξδου)

Τροφοδοτικ παλµών

Είσοδοι Βύσµατα RCA

Υποδοχή εισδου υψηλήσ

στάθµησ

Έξοδοι Ακροδέκτεσ ηχείων

Μέσω βυσµάτων εξδου

Κατάλληλη σύνθετη αντίσταση ηχείων

2 – 8 Ω (στερεοφωνική)

4 – 8 Ω (σε χρήση ωσ ενισχυτήσ

γεφύρωσησ)

Μέγιστεσ έξοδοι 200 W × 2 (στα 4 Ω)

300 W × 2 (στα 2 Ω)

600 W (µονοφωνική) στα 4 Ω

Ονοµαστική έξοδοσ

(τάση τροφοδοσίασ στα 14,4 V)

100 W × 2 (20 Hz – 20 kHz,

0,04 % THD, στα 4 Ω)

125 W × 2 (20 Hz – 20 kHz,

0,1 % THD, στα 2 Ω)

250 W (µονοφωνική) (20 Hz –

20 kHz, 0,1 % THD, στα 4 Ω)

Απκριση συχντητασ

5 Hz – 50 kHz ( dB)

Αρµονική παραµρφωση

0,008 % ή µικρτερη

(στο 1 kHz, 4 Ω)

Περιοχή ρύθµισησ στάθµησ εισδου

0,3 – 6,0 V (βύσµατα RCA)

1,2 – 12,0 V

(Είσοδοσ υψηλήσ στάθµησ)

Χαµηλοπερατ φίλτρο

50 – 300 Hz, –12 dB/oct

Ενίσχυση χαµηλών συχνοτήτων

0 – 10 dB (40 Hz)

Απαιτήσεισ ισχύοσ

Μπαταρία αυτοκινήτου 12 V DC

(αρνητική γείωση)

Τάση τροφοδοσίασ

10,5 – 16 V

Κατανάλωση ρεύµατοσ

σε ονοµαστική έξοδο:

25 A (στα 4 Ω)

Είσοδοσ τηλεχειριστηρίου: 1 mA

∆ιαστάσεισ Περίπου 307 × 55 × 200 mm

(π/υ/β) χωρίσ τα προεξέχοντα

εξαρτήµατα και τα χειριστήρια

Βάροσ Περίπου 2,7 kg χωρίσ τα

αξεσουάρ

Παρεχµενα αξεσουάρ

Βίδεσ στήριξησ (4)

Καλώδιο εισδου υψηλήσ

στάθµησ (1)

Καπάκι προστασίασ (1)

Η σχεδίαση και τα τεχνικά χαρακτηριστικά

υπκεινται σε αλλαγέσ χωρίσ προειδοποίηση.

Cиcтeмa элeктpичecкой цeпи

cxeмa бeз выxодныx

тpaнcфоpмaтоpов

Импyльcный иcточник питaния

Bxоды Штeкepныe гнeздa RCA

Bxодной paзъeм выcокого

ypовня

Bыxоды Контaкты гpомкоговоpитeлeй

Штыpьковыe гнeздa бeз

ycилeния

Подходящее полное сопротивление

громкоговорителя

2 – 8 Oм (cтepeо)

4 – 8 Oм (когдa иcпользyeтcя

кaк моcтовой ycилитeль)

Maкcимaльнaя выxоднaя мощноcть

200 Bт × 2 (пpи 4 Oм)

300 Bт × 2 (пpи 2 Oм)

600 Вт (моно) при 4 Ом

Hоминaльнaя мощноcть

(нaпpяжeниe питaния 14,4 B)

100 Bт × 2 (20 Гц – 20 кГц, общий

коэффициeнт нeлинeйныx

иcкaжeний 0,04 % пpи 4 Oм)

125 Bт × 2 (20 Гц – 20 кГц, общий

коэффициeнт нeлинeйныx

иcкaжeний 0,1 % пpи 2 Oм)

250 Вт (моно) (20 Гц – 20 кГц,

общий коэффициент

нелинейных искажений 0,1 %

при 4 Ом)

Диaпaзон воcпpоизводимыx чacтот

5 Гц – 50 кГц (

дБ)

Коэффициeнт нeлинeйныx иcкaжeний

0,008 % или нижe (пpи 1 кГц,

4 Oм)

Диaпaзон peгyлиpовки вxодного ypовня

0,3 – 6,0 B

(штыpьковыe paзъeмы RCA)

1,2 – 12,0 B (Bxод выcокого

ypовня)

Фильтp низкиx чacтот

50 – 300 Гц, –12 дБ/окт

Усиление низких частот

0 – 10 дБ (40 Гц)

Tpeбовaния к иcточникy питaния

Aвтомобильный aккyмyлятоp

12 B поcт. токa (c

отpицaтeльным зaзeмлeниeм)

Haпpяжeниe иcточникa питaния

10,5 – 16 B

Потpeблeниe токa

пpи номинaльной выxодной

мощноcти: 25 A (4 Oм)

Bxод диcтaнционного

yпpaвлeния: 1 мA

Гaбapиты Пpибл. 307 × 55 × 200 мм (ш/в/г),

нe включaя выcтyпaющиe

дeтaли и peгyлятоpы

Macca Пpибл. 2,7 кг, нe включaя

пpинaдлeжноcти

Комплeктyющиe пpинaдлeжноcти

Кpeпeжныe винты (4)

Кaбeль вxодa выcокого ypовня

(1)

Зaщитный колпaчок (1)

Конcтpyкция и xapaктepиcтики могyт измeнятьcя

бeз пpeдвapитeльного yвeдомлeния.

Αντικατάσταση της ασφάλειας

Εάν καεί η ασφάλεια, ελέγξτε τη σύνδεση τήσ

τροφοδοσίασ και αντικαταστήστε και τισ δύο

ασφάλειεσ. Εάν µετά την αντικατάσταση η

ασφάλεια καεί και πάλι, πιθανν να υπάρχει

κάποια εσωτερική δυσλειτουργία. Σε µια

τέτοια περίπτωση, συµβουλευθείτε τον

πλησιέστερο αντιπρσωπο τησ Sony.

Προειδοποίηση

Κατά την αντικατάσταση τησ ασφάλειασ,

βεβαιωθείτε τι χρησιµοποιείτε ασφάλεια του

ιδίου αµπεράζ µε αυτήν που αναγράφεται

επάνω απ την ασφαλειοθήκη. Ποτέ µη

χρησιµοποιείτε ασφάλειεσ µε αµπεράζ

µεγαλύτερο απ αυτ που συνοδεύει τη

συσκευή, διτι υπάρχει περίπτωση

καταστροφήσ τησ συσκευήσ.

* Κύκλωµα προστασίας

Ο παρών ενισχυτήσ είναι εφοδιασµένοσ µε ένα

κύκλωµα προστασίασ το οποίο ενεργοποιείται

στισ ακλουθεσ περιπτώσεισ:

— εάν υπερθερµανθεί η συσκευή

— εάν δηµιουργηθεί ένα συνεχέσ ρεύµα DC

— εάν βραχυκυκλωθούν οι ακροδέκτεσ των

ηχείων

Το χρώµα τησ ένδειξησ POWER/PROTECTOR

αλλάζει απ πράσινο σε κκκινο και η συσκευή

απενεργοποιείται.

Εάν συµβεί κάτι τέτοιο, απενεργοποιήστε το

συνδεδεµένο εξοπλισµ, βγάλτε την κασέτα ή το

δίσκο και εντοπίστε την αιτία τησ

δυσλειτουργίασ. Εάν ο ενισχυτήσ έχει

υπερθερµανθεί, πριν χρησιµοποιήσετε τη

συσκευή, περιµένετε να κρυώσει.

Εάν έχετε κάποια ερωτήµατα ή προβλήµατα

σχετικά µε τη συσκευή σασ, τα οποία δεν

καλύπτονται απ το παρν εγχειρίδιο,

παρακαλώ συµβουλευθείτε τον πλησιέστερο

αντιπρσωπο τησ Sony.

•Дaнноe ycтpойcтво пpeднaзнaчeно только

для paботы c иcточникaми питaния

поcтоянного токa 12 B c отpицaтeльным

зaзeмлeниeм.

•Используйте громкоговорители с

подходящим сопротивлением.

— 2 – 8

Oм

(стерео) , 4 – 8

Oм

(когда

используется как мостовой усилитель).

•He подключaйтe aктивныe гpомкоговоpитeли

(cо вcтpоeнными ycилитeлями) к контaктaм

для гpомкоговоpитeлeй нa ycтpойcтвe. Это

может привести к повреждению усилителя и

активных громкоговорителей.

•He ycтaнaвливaйтe ycтpойcтво в тex мecтax,

гдe оно можeт подвepгaтьcя воздeйcтвию:

— выcокиx тeмпepaтyp, нaпpимep, в мecтax

попaдaния пpямыx cолнeчныx лyчeй или

гоpячeго воздyxa от отопитeля

— дождя или влaги

— пыли или гpязи

•Ecли aвтомобиль был пpипapковaн в

cолнeчном мecтe и в caлонe повыcилacь

тeмпepaтypa, нe включaйтe ycтpойcтво до

тex поp, покa оно нe оxлaдитcя.

•Пpи ycтaновкe ycтpойcтвa в гоpизонтaльном

положeнии yбeдитecь, что peбpиcтaя

повepxноcть коpпyca нe зaкpытa нaпольным

ковpиком и т.д.

•Пpи paзмeщeнии этого ycтpойcтвa cлишком

близко к aвтомобильномy paдиопpиeмникy

или aнтeннe могyт возникaть помexи. B этом

cлyчae paзмecтитe ycилитeль в дpyгом мecтe,

подaльшe от paдиопpиeмникa или aнтeнны.

•Ecли нa глaвный блок нe подaeтcя питaниe,

пpовepьтe cоeдинeния.

•B этом ycилитeлe мощноcти иcпользyeтcя

cxeмa зaщиты* тpaнзиcтоpов и

гpомкоговоpитeлeй пpи нeиcпpaвноcти

ycилитeля. He пытaйтecь

экcпepимeнтиpовaть c cиcтeмой зaщиты,

пepeкpывaя тeплоотвод или подключaя

нeвepнyю нaгpyзкy.

•He иcпользyйтe ycтpойcтво пpи paзpяжeнном

aккyмyлятоpe, тaк кaк eго оптимaльнaя

paботa зaвиcит от xоpошeго элeктpопитaния.

•B цeляx бeзопacноcти ycтaнaвливaйтe

гpомкоcть звyкa нa cpeднeм ypовнe, чтобы

можно было cлышaть звyки внe aвтомобиля.

Πρβληµα

Η ένδειξη POWER/PROTECTOR

δεν ανάβει.

• Η ένδειξη POWER/

PROTECTOR αλλάζει απ

πράσινο σε κκκινο.

• Η συσκευή υπερθερµαίνεται.

Ακούγεται θρυβος απ τον

εναλλάκτη.

Ο ήχος ακούγεται πνιγµένος.

Ο ήχος είναι πολύ χαµηλς.

Ο ήχος διακπτεται.

Αιτία/Λύση

Έχει καεί η ασφάλεια.

t Αντικαταστήστε και τισ δύο ασφάλειεσ µε καινούργιεσ.

Το καλώδιο γείωσησ δεν είναι καλά συνδεδεµένο.

t Βιδώστε σταθερά το καλώδιο γείωσησ σε ένα µεταλλικ σηµείο του

αυτοκινήτου.

Η τάση που πηγαίνει στον ακροδέκτη τηλεχειριστηρίου είναι πολύ

χαµηλή.

• Η συνδεδεµένη κύρια συσκευή δεν είναι ενεργοποιηµένη.

t Ενεργοποιήστε την κύρια συσκευή.

• Το σύστηµα χρησιµοποιεί υπερβολικά πολλούσ ενισχυτέσ.

t Χρησιµοποιήστε ένα ρελέ.

Ελέγξτε την τάση τησ µπαταρίασ (10,5 – 16 V).

Απενεργοποιήστε το διακπτη τροφοδοσίασ. Οι έξοδοι των ηχείων είναι

βραχυκυκλωµένεσ.

t Επιδιορθώστε την αιτία του βραχυκυκλώµατοσ.

• Χρησιµοποιήστε ηχεία µε κατάλληλη σύνθετη αντίσταση.

t 2 – 8 Ω (stereo), 4 – 8 Ω (για χρήση ωσ ενισχυτήσ γεφύρωσησ).

Απενεργοποιήστε το διακπτη τροφοδοσίασ. Βεβαιωθείτε τι το καλώδιο

του ηχείου και το καλώδιο γείωσησ είναι καλά συνδεδεµένα.

Η συσκευή υπερθερµαίνεται υπερβολικά.

• Εξασφαλίστε την τοποθέτηση τησ συσκευήσ σε καλά αεριζµενη θέση.

Τα καλώδια τροφοδοσίασ είναι εγκατεστηµένα πολύ κοντά στα καλώδια

RCA.

t Κρατάτε τα καλώδια τροφοδοσίασ σε απσταση απ τα καλώδια RCA.

Το καλώδιο γείωσησ δεν είναι καλά συνδεδεµένο.

t Βιδώστε σταθερά το καλώδιο γείωσησ σε ένα µεταλλικ σηµείο του

αυτοκινήτου.

Τα αρνητικά καλώδια των ηχείων έρχονται σε επαφή µε το σασί του

αυτοκινήτου.

t Κρατήστε τα καλώδια µακριά απ το σασί του αυτοκινήτου.

Ο διακπτησ FILTER βρίσκεται στη θέση "LPF".

t ταν συνδέετε το ηχείο ευρείασ ζώνησ συχνοτήτων, ρυθµίστε τον στη

θέση "OFF".

Ο περιστροφικσ ρυθµιστήσ LEVEL δε βρίσκεται στην κατάλληλη θέση.

Γυρίστε τον περιστροφικ ρυθµιστή LEVEL δεξιστροφα.

Ενεργοποιείται η θερµική προστασία.

t Μειώστε την ένταση.

Неполадка

Не загорается индикатор

POWER/PROTECTOR.

• Цвет индикатора POWER/

PROTECTOR меняется с

зеленого на красный.

• Устройство сильно

перегревается.

Слышен шум генератора

переменного тока.

Звук приглушен.

Звук слишком тихий.

Звук прерывается.

Причина/Решение

Перегорел предохранитель.

t Замените оба предохранителя на новые.

Слабо закреплен провод заземления.

t Надежно подсоедините провод заземления к металлической части

автомобиля.

На вынесенный контакт подается очень низкое напряжение.

• Подсоединенное главное устройство не включено.

t Включите главное устройство.

•В системе используется слишком много усилителей.

t Используйте переключатель.

Проверьте напряжение аккумулятора (10,5 – 16 В).

Выключите переключатель питания. Короткое замыкание в выводах

громкоговорителей.

t Устраните причину короткого замыкания.

• Используйте громкоговорители с подходящим сопротивлением.

t 2 – 8 Oм (стерео) , 4 – 8 Oм (когда используется как мостовой

усилитель).

Выключите переключатель питания. Убедитесь, что кабель

громкоговорителя и провод заземления надежно подсоединены.

Устройство сильно перегревается.

• Устройство следует размещать в месте с хорошей вентиляцией.

Кабели подключения питания находятся слишком близко от кабелей с

разъемами RCA.

t Проложите кабели подключения питания подальше от кабелей с

разъемами RCA.

Слабо закреплен провод заземления.

t Надежно подсоедините провод заземления к металлической части

автомобиля.

Кабели с отрицательных полюсов громкоговорителей соприкасаются с

автомобильной рамой.

t Проложите кабели так, чтобы они не соприкасались с автомобильной

рамой.

Переключатель FILTER установлен в положение “LPF”.

t При подсоединении всечастотного громкоговорителя установите его в

положение “OFF”.

Регулятор LEVEL установлен в неправильное положение. Поверните

регулятор LEVEL по часовой стрелке.

Активизировано устройство термической защиты.

t Уменьшите громкость.

Προφυλάξεις

ø 6

200

330,9

307

227,4

55

2004 Sony Corporation Printed in China

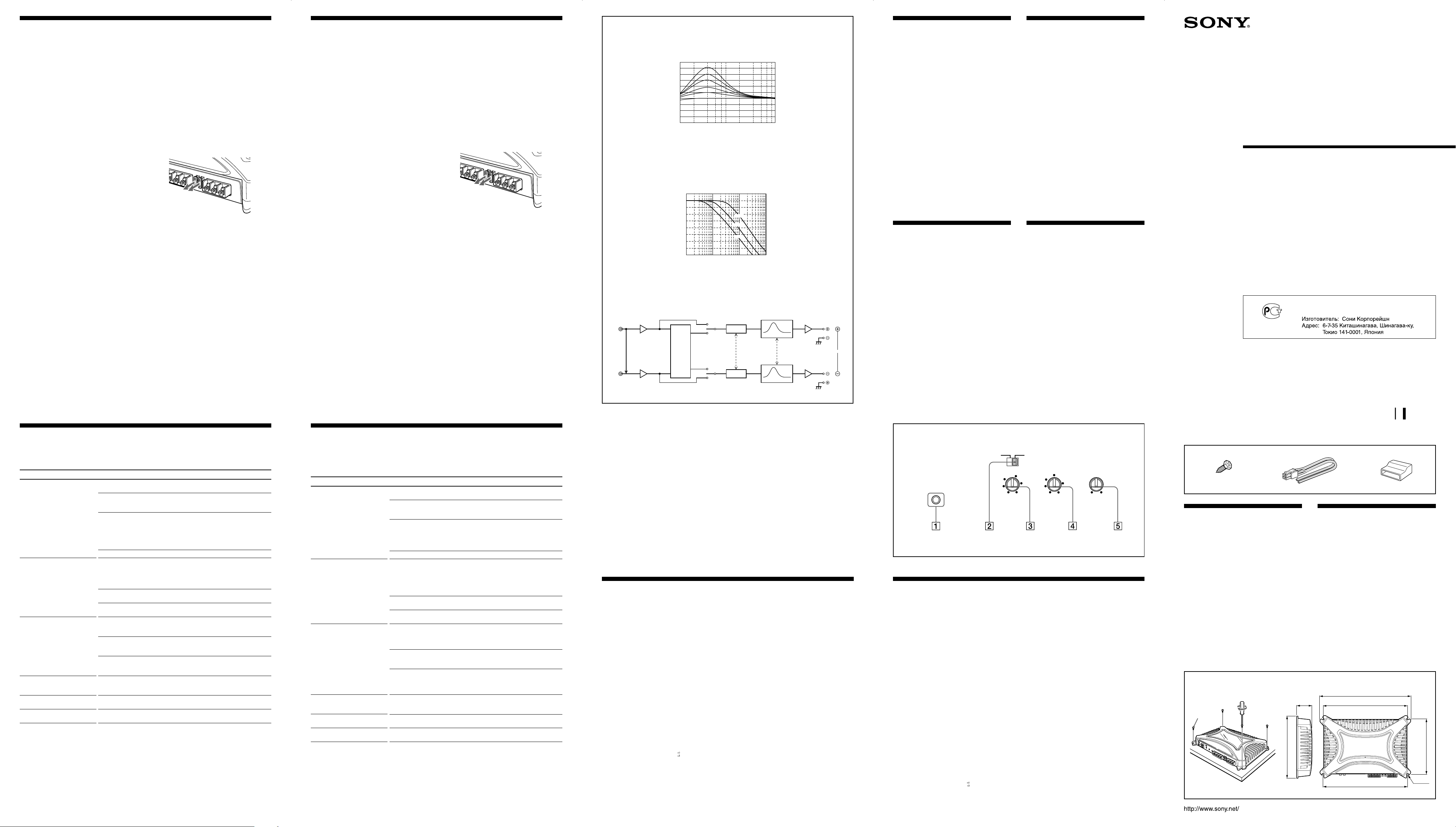

XM-2100GTX

3-263-271-61 (3)

Stereo Power

Amplifier

Οδηγίεσ Λειτουργίασ

Инcтpyкции по экcплyaтaции

Εγκατάσταση

Πριν την εγκατάσταση

• Τοποθετήστε τη συσκευή είτε στο πορτ-

µπαγκάζ ή κάτω απ ένα κάθισµα.

• Επιλέξτε προσεκτικά τη θέση τοποθέτησησ,

ώστε η συσκευή να µην εµποδίζει τισ

συνηθισµένεσ κινήσεισ του οδηγού και να

µην εκτίθεται άµεσα στο ηλιακ φωσ ή σε

θερµ αέρα απ το καλοριφέρ.

• Μην τοποθετήσετε τη συσκευή κάτω απ το

ταπέτο, που θα εµποδίζεται σηµαντικά η

διασπορά τησ θερµτητασ.

Πρώτα, τοποθετήστε τη συσκευή στο σηµείο

που σκοπεύετε να την εγκαταστήσετε και

σηµειώστε τισ θέσεισ των τεσσάρων οπών για

τισ βίδεσ χωρίσ κµµα στον πίνακα στήριξησ

(δεν παρέχεται). Κατπιν, κάντε µια τρύπα µε

διάµετρο 3 mm σε κάθε σηµάδι και στηρίξτε τη

συσκευή στον πίνακα µε τισ βίδεσ στήριξησ

που παρέχονται. Επειδή οι βίδεσ στήριξησ

έχουν µήκοσ 15 mm, βεβαιωθείτε τι ο πίνακασ

στήριξησ έχει πάχοσ µεγαλύτερο απ 15 mm.

Уcтaновкa

Пepeд ycтaновкой

•Cмонтиpyйтe ycтpойcтво в бaгaжникe или под

cидeньeм.

•Bыбepитe тaкоe мecто для монтaжa, чтобы

ycтpойcтво нe мeшaло обычным движeниям

водитeля, пpи этом нa нeго нe должны

попaдaть пpямыe cолнeчныe лyчи или

гоpячий воздyx от отопитeля.

•He ycтaнaвливaйтe ycтpойcтво под

нaпольным ковpиком, это можeт пpивecти к

пepeгpeвy ycтpойcтвa.

Cнaчaлa paзмecтитe ycтpойcтво в том мecтe,

гдe плaниpyeтcя eго ycтaновкa, и помeтьтe

мecтa pacположeния чeтыpex отвepcтий под

винты нa монтaжной пaнeли (нe вxодит в

комплeкт). Зaтeм пpоcвepлитe отвepcтия

диaмeтpом 3 мм в помeчeнныx мecтax и

cмонтиpyйтe ycтpойcтво нa пaнeли c помощью

пpилaгaeмыx кpeпeжныx винтов. Длинa вcex

кpeпeжныx винтов cоcтaвляeт 15 мм, поэтомy

yбeдитecь, что монтaжнaя пaнeль имeeт

толщинy болee 15 мм.

Μονάδα: mm

Eдиницы : мм

Εξαρτήµατα για την Εγκατάσταση και τις Συνδέσεις

Дeтaли для ycтaновки и подключeний

12 3

307

1

0,2 m

ø 5 × 15

(× 4)

Cтepeофоничecкий ycилитeль мощноcти

Cдeлaно в Китae

POWER/PROTECTOR

LPFOFF

FILTER LEVEL

0

+10dB

50

300Hz

110

170

60

260

6

0.3V

2

1

4

0.5

LOW BOOST

(40Hz)

∆ιάγραµµα Κυκλώµατος

Схема соединений

Ενίσχυση χαµηλών συχνοτήτων

Усиление низких частот

Συχντητα/Чacтотa

dB

Συχντητα/Чacтотa

Συχντητα αποκοπής (LPF)

Гpaничнaя чacтотa (LPF)

10

10

0

40 100 1k

10

0

-10

-20

-30

-40

-50

-60

-70

-80

10 100 1k 10

k

50Hz

110Hz

300Hz

LPF

Normal

AMP

Power

Lch

Inverted

AMP

Power

Rch

BTL.

Lch

Rch

(BTL.)

LOW BOOST

LOW BOOST

LEVEL

LEVEL

Hz

dB

Hz

Рейтинг

Подробнее об этом руководстве

Мы понимаем, что приятно иметь бумажное руководство для вашего Sony XM-2100GTX Автомобильный усилитель. Вы всегда можете скачать инструкцию с нашего сайта и распечатать самостоятельно. Если вы хотите получить оригинальное руководство, мы рекомендуем вам связаться с Sony. Возможно, они смогут предоставить оригинальное руководство. Вы ищете руководство для вашего Sony XM-2100GTX Автомобильный усилитель на другом языке? Выберите предпочитаемый язык на нашей домашней странице и найдите номер модели, чтобы узнать, есть ли она у нас в наличии.

Технические характеристики

Все инструкции для Sony Автомобильные усилители
Больше руководств Автомобильные усилители

Сопутствующие товары

Руководство

Sony XM-GTR2202 Автомобильный усилитель

Руководство

Sony XM-SD61X Автомобильный усилитель

Руководство

Sony XM-423SL Автомобильный усилитель

Руководство

Sony XM-D500X Автомобильный усилитель

Руководство

Sony XM-N1004 Автомобильный усилитель

Руководство

Sony XM-SD14X Автомобильный усилитель

Руководство

Sony XM-GTR4A Автомобильный усилитель

Руководство

Sony XM-SD51X Автомобильный усилитель

Связанные категории
