Руководство Shimano Nexave 2500S Рыболовная катушка

Вам нужно руководство для вашего Shimano Nexave 2500S Рыболовная катушка? Ниже вы можете бесплатно просмотреть и скачать PDF-инструкцию на русском языке. В настоящее время этот продукт имеет 5 часто задаваемых вопроса, 0 комментариев и имеет 0 голосов. Если это не то руководство, которое вам нужно, свяжитесь с нами.

Ваше устройство неисправно, и в руководстве отсутствует решение? Перейдите в Repair Café для получения бесплатных ремонтных услуг.

Руководство

Loading…

※部品内容について予告なく変更する場合があります 。
（170616）001

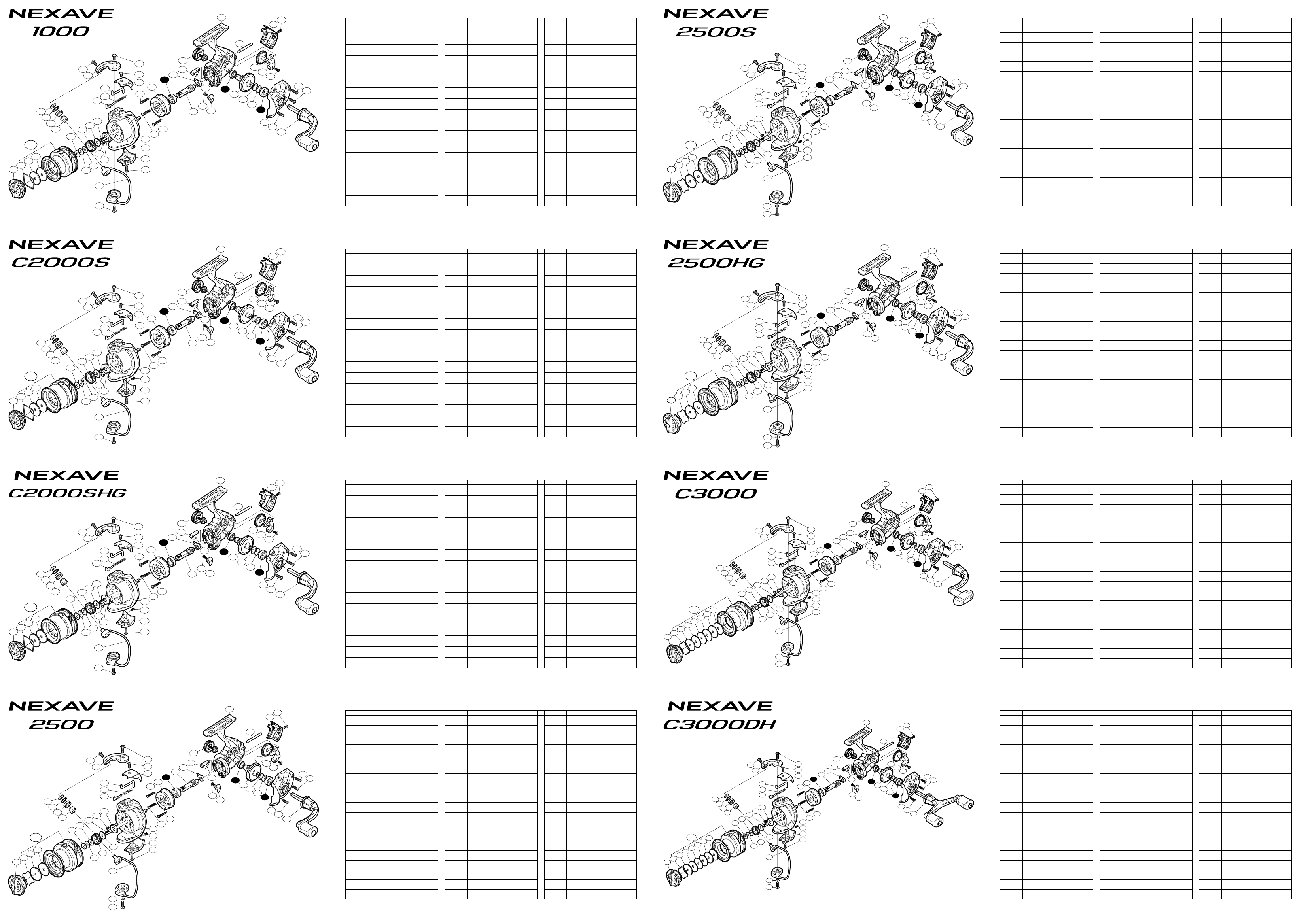

■パーツリスト
番号 部    品    名
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
ドラグノブ組
抜ケ止メバネ
小判座金
ドラグ座金
スプール組
スプール座金
スプール受ケ（Ａ）
スプール受ケ（Ｂ）
メインシャフト
固定ボルト
ローターナット
ラインローラーブッシュ
ラインローラー
ラインローラースペーサー
ラインローラー座金
アームバネガイド
アームカムバネ
番号 部    品    名
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
内ゲリレバー
アームカム
固定ボルト
固定ボルト
固定ボルト
アームカムバネカバー
ローター
固定ボルト
ベール取付ケカバー
ベール組
固定ボルト
ローラークラッチ 組
ボールベアリング（7×1 3×4 ）
ピニオンギア
ピニオンギア用ブッシュ
ストッパーカム
クリックバネ
番号 部    品    名
35
36
37
38
39
40
41
45
46
47
48
49
50
51
52
PUNT
固定ボルト
ストッパーレバー
ボールベアリング（7×1 1×3 ）
ドライブ ギア
座金
フタ
固定ボルト
ハンドル組
固定ボルト
摺動子
摺動子ギア
ボディガ ード
摺動子ガイド
ボディ
ハンドルスクリューキャップ
取扱説明書分解図セット（ 付属品）
（5SB47B011）
※白ヌキ 番号はベアリングを示します。
調整座金類に関しましては、必ずしも 分解図中の表現と一 致しない場合がございますので、
ご了承ください。（商品により使 用している場合とそうでない 場合がございます 。）
3
2
1
4
5
6
6
6
7
8
9
10
11
27
21
22
26
25
24
28
28
28
12
13
14
15
16
17
18
19
20
21
22
23
29
32
31
35
36
34
33
52
38
39
39
40
41
41
41
46
47
48
50
49
35
51
30
37
30
45
Printed in Malaysia
※部品内容について予告なく変更する場合があります 。
（170616）001
■パーツリスト
番号 部    品    名
1
2
3
4
6
7
8
9
10
11
12
13
14
15
16
17
18
ドラグノブ組
抜ケ止メバネ
小判座金
ドラグ座金
スプール座金
スプール受ケ（Ａ）
スプール受ケ（Ｂ）
メインシャフト
固定ボルト
ローターナット
ラインローラーブッシュ
ラインローラー
ラインローラースペーサー
ラインローラー座金
アームバネガイド
アームカムバネ
内ゲリレバー
番号 部    品    名
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
アームカム
固定ボルト
固定ボルト
固定ボルト
アームカムバネカバー
ローター
固定ボルト
ベール取付ケカバー
ベール組
固定ボルト
ローラークラッチ 組
ボールベアリング（7×1 3×4 ）
ピニオンギア
ピニオンギア用ブッシュ
ストッパーカム
クリックバネ
固定ボルト
番号 部    品    名
36
37
38
39
40
41
45
46
47
48
49
50
51
52
71
PUNT
ストッパーレバー
ボールベアリング（7×1 1×3 ）
ドライブ ギア
座金
フタ
固定ボルト
ハンドル組
固定ボルト
摺動子
摺動子ギア
ボディガ ード
摺動子ガイド
ボディ
ハンドルスクリューキャップ
スプール組
取扱説明書分解図セット（ 付属品）
（5SB47C021）
※白ヌキ 番号はベアリングを示します。
調整座金類に関しましては、必ずしも 分解図中の表現と一 致しない場合がございますので、
ご了承ください。（商品により使 用している場合とそうでない 場合がございます 。）
3
2
1
4
71
6
6
6
7
8
9
10
11
27
21
22
26
25
24
28
28
28
12
13
14
16
17
18
19
20
21
22
23
29
32
31
35
36
34
33
52
38
39
39
40
41
41
41
46
47
48
50
49
35
51
30
37
30
15
45
※部品内容について予告なく変更する場合があります 。
（170616）001
■パーツリスト
番号 部    品    名
1
2
3
4
6
7
8
9
10
11
12
13
14
15
16
17
18
ドラグノブ組
抜ケ止メバネ
小判座金
ドラグ座金
スプール座金
スプール受ケ（Ａ）
スプール受ケ（Ｂ）
メインシャフト
固定ボルト
ローターナット
ラインローラーブッシュ
ラインローラー
ラインローラースペーサー
ラインローラー座金
アームバネガイド
アームカムバネ
内ゲリレバー
番号 部    品    名
19
20
21
22
23
24
25
26
27
28
29
30
32
33
34
35
36
アームカム
固定ボルト
固定ボルト
固定ボルト
アームカムバネカバー
ローター
固定ボルト
ベール取付ケカバー
ベール組
固定ボルト
ローラークラッチ 組
ボールベアリング（7×1 3×4 ）
ピニオンギア用ブッシュ
ストッパーカム
クリックバネ
固定ボルト
ストッパーレバー
番号 部    品    名
37
39
40
41
45
46
47
49
50
51
52
91
92
93
94
PUNT
ボールベアリング（7×1 1×3 ）
座金
フタ
固定ボルト
ハンドル組
固定ボルト
摺動子
ボディガ ード
摺動子ガイド
ボディ
ハンドルスクリューキャップ
スプール組
ピニオンギア
ドライブ ギア
摺動子ギア
取扱説明書分解図セット（ 付属品）
（5SB47C023）
※白ヌキ 番号はベアリングを示します。
調整座金類に関しましては、必ずしも 分解図中の表現と一 致しない場合がございますので、
ご了承ください。（商品により使 用している場合とそうでない 場合がございます 。）
3
2
1
4
91
6
6
6
7
8
9
10
11
27
21
22
26
25
24
28
28
28
12
13
14
16
17
18
19
20
21
22
23
29
32
92
35
36
34
33
52
93
39
39
40
41
41
41
46
47
94
50
49
35
51
30
37
30
15
45
※部品内容について予告なく変更する場合があります 。
（170616）001
■パーツリスト
番号 部    品    名
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
ドラグノブ組
抜ケ止メバネ
小判座金
ドラグ座金
スプール組
スプール座金
スプール受ケ（Ａ）
スプール受ケ（Ｂ）
メインシャフト
固定ボルト
ローターナット
ラインローラーブッシュ
ラインローラー
ラインローラースペーサー
ラインローラー座金
アームバネガイド
アームカムバネ
内ゲリレバー
アームカム
番号 部    品    名
20
21
22
23
24
25
26
27
28
57
58
29
30
31
32
33
34
35
36
固定ボルト
固定ボルト
固定ボルト
アームカムバネカバー
ローター
固定ボルト
ベール取付ケカバー
固定ボルト
ベール組
座金
固定ボルト
固定ボルト
ローラークラッチ 組
ボールベアリング（7×1 4×5 ）
ピニオンギア
ピニオンギア用ブッシュ
ストッパーカム
クリックバネ
固定ボルト
番号 部    品    名
37
38
39
40
41
42
43
48
49
50
51
52
53
54
55
56
PUNT
ストッパーレバー
ボールベアリング（7×1 1×3 ）
ドライブ ギア
座金
ボールベアリング（7×1 3×4 ）
フタ
固定ボルト
ハンドル組
固定ボルト
摺動子
摺動子ギア
固定ボルト
ボディガ ード
摺動子ガイド
ボディ
ハンドルスクリューキャップ
取扱説明書分解図セット（ 付属品）
（5SB47E024）
※白ヌキ 番号はベアリングを示します。
調整座金類に関しましては、必ずしも 分解図中の表現と一 致しない場合がございますので、
ご了承ください。（商品により使 用している場合とそうでない 場合がございます 。）
3
4
2
1
5
6
6
6
9
10
11
8
7
28
57
58
12
13
14
15
16
17
18
19
20
21
22
23
29
29
29
24
25
26
27
30
32
33
34
56
35
36
37
39
40
40
42
43
43
43
49
50
51
52
53
54
55
31
38
41
48
※部品内容について予告なく変更する場合があります 。
（170616）001
■パーツリスト
番号 部    品    名
1
2
3
4
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
ドラグノブ組
抜ケ止メバネ
小判座金
ドラグ座金
スプール座金
スプール受ケ（Ａ）
スプール受ケ（Ｂ）
メインシャフト
固定ボルト
ローターナット
ラインローラーブッシュ
ラインローラー
ラインローラースペーサー
ラインローラー座金
アームバネガイド
アームカムバネ
内ゲリレバー
アームカム
固定ボルト
番号 部    品    名
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
固定ボルト
固定ボルト
アームカムバネカバー
ローター
固定ボルト
ベール取付ケカバー
固定ボルト
ベール組
固定ボルト
ローラークラッチ 組
ボールベアリング（7×1 4×5 ）
ピニオンギア
ピニオンギア用ブッシュ
ストッパーカム
クリックバネ
固定ボルト
ストッパーレバー
ボールベアリング（7×1 1×3 ）
ドライブ ギア
番号 部    品    名
40
41
42
43
48
49
50
51
52
53
54
55
56
57
58
71
PUNT
座金
ボールベアリング（7×1 3×4 ）
フタ
固定ボルト
ハンドル組
固定ボルト
摺動子
摺動子ギア
固定ボルト
ボディガ ード
摺動子ガイド
ボディ
ハンドルスクリューキャップ
座金
固定ボルト
スプール組
取扱説明書分解図セット（ 付属品）
（2500S
:
5SB47E026）
（2500S PE
:
5SB47E027）
※白ヌキ 番号はベアリングを示します。
調整座金類に関しましては、必ずしも 分解図中の表現と一 致しない場合がございますので、
ご了承ください。（商品により使 用している場合とそうでない 場合がございます 。）
3
4
2
1
71
6
6
6
9
10
11
8
7
28
57
58
12
13
14
15
16
17
18
19
20
21
22
23
29
29
29
24
25
26
27
30
32
33
34
56
35
36
37
39
40
40
42
43
43
43
49
50
51
52
53
54
55
31
38
41
48
※部品内容について予告なく変更する場合があります 。
（170612）001
■パーツリスト
番号 部    品    名
1
4
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
ドラグノブ組
ドラグ座金
スプール座金
スプール受ケ（Ａ）
スプール受ケ（Ｂ）
メインシャフト
固定ボルト
ローターナット
ラインローラーブッシュ
ラインローラー
ラインローラースペーサー
ラインローラー座金
アームバネガイド
アームカムバネ
内ゲリレバー
アームカム
固定ボルト
固定ボルト
固定ボルト
番号 部    品    名
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
アームカムバネカバー
ローター
固定ボルト
ベール取付ケカバー
固定ボルト
ベール組
固定ボルト
ローラークラッチ 組
ボールベアリング（7×1 4×5 ）
ピニオンギア
ピニオンギア用ブッシュ
ストッパーカム
クリックバネ
固定ボルト
ストッパーレバー
ボールベアリング（7×1 1×3 ）
ドライブ ギア
座金
ボールベアリング（7×1 3×4 ）
番号 部    品    名
42
43
49
50
51
52
53
54
55
56
57
58
111
112
113
114
118
PUNT
フタ
固定ボルト
固定ボルト
摺動子
摺動子ギア
固定ボルト
ボディガ ード
摺動子ガイド
ボディ
ハンドルスクリューキャップ
座金
固定ボルト
抜ケ止メバネ
小判座金
耳付座金
スプール組
ハンドル組
取扱説明書分解図セット（ 付属品）
（5SB47E031）
※白ヌキ 番号はベアリングを示します。
調整座金類に関しましては、必ずしも 分解図中の表現と一 致しない場合がございますので、
ご了承ください。（商品により使 用している場合とそうでない 場合がございます 。）
112
6
6
6
9
10
11
8
7
28
57
58
12
13
14
15
16
17
18
19
20
21
22
23
29
29
29
24
25
26
27
30
32
33
34
56
35
36
37
39
40
40
42
43
43
43
49
50
51
52
53
54
55
31
38
41
111
1
4
114
4
4
112
113
118
※部品内容について予告なく変更する場合があります 。
（170612）001
■パーツリスト
番号 部    品    名
1
4
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
ドラグノブ組
ドラグ座金
スプール座金
スプール受ケ（Ａ）
スプール受ケ（Ｂ）
メインシャフト
固定ボルト
ローターナット
ラインローラーブッシュ
ラインローラー
ラインローラースペーサー
ラインローラー座金
アームバネガイド
アームカムバネ
内ゲリレバー
アームカム
固定ボルト
固定ボルト
固定ボルト
番号 部    品    名
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
アームカムバネカバー
ローター
固定ボルト
ベール取付ケカバー
固定ボルト
ベール組
固定ボルト
ローラークラッチ 組
ボールベアリング（7×1 4×5 ）
ピニオンギア
ピニオンギア用ブッシュ
ストッパーカム
クリックバネ
固定ボルト
ストッパーレバー
ボールベアリング（7×1 1×3 ）
ドライブ ギア
座金
ボールベアリング（7×1 3×4 ）
番号 部    品    名
42
43
49
50
51
52
53
54
55
56
57
58
111
112
113
114
131
PUNT
フタ
固定ボルト
固定ボルト
摺動子
摺動子ギア
固定ボルト
ボディガ ード
摺動子ガイド
ボディ
ハンドルスクリューキャップ
座金
固定ボルト
抜ケ止メバネ
小判座金
耳付座金
スプール組
ハンドル組
取扱説明書分解図セット（ 付属品）
（5SB47E033）
※白ヌキ 番号はベアリングを示します。
調整座金類に関しましては、必ずしも 分解図中の表現と一 致しない場合がございますので、
ご了承ください。（商品により使 用している場合とそうでない 場合がございます 。）
57
58
112
6
6
6
9
10
11
8
7
28
12
13
14
15
16
17
18
19
20
21
22
23
29
29
29
24
25
26
27
30
32
33
34
56
35
36
37
39
40
40
42
43
43
43
49
50
51
52
53
54
55
31
38
41
111
1
4
114
4
4
112
113
131
※部品内容について予告なく変更する場合があります 。
（170616）001
■パーツリスト
番号 部    品    名
1
2
3
4
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

ドラグノブ組
抜ケ止メバネ
小判座金
ドラグ座金
スプール座金
スプール受ケ（Ａ）
スプール受ケ（Ｂ）
メインシャフト
固定ボルト
ローターナット
ラインローラーブッシュ
ラインローラー
ラインローラースペーサー
ラインローラー座金
アームバネガイド
アームカムバネ
内ゲリレバー
アームカム
固定ボルト
番号 部    品    名
21
22
23
24
25
26
27
28
29
30
31
33
34
35
36
37
38
40
41
固定ボルト
固定ボルト
アームカムバネカバー
ローター
固定ボルト
ベール取付ケカバー
固定ボルト
ベール組
固定ボルト
ローラークラッチ 組
ボールベアリング（7×1 4×5 ）
ピニオンギア用ブッシュ
ストッパーカム
クリックバネ
固定ボルト
ストッパーレバー
ボールベアリング（7×1 1×3 ）
座金
ボールベアリング（7×1 3×4 ）
番号 部    品    名
42
43
48
49
50
52
53
54
55
56
57
58
91
92
93
94
PUNT
フタ
固定ボルト
ハンドル組
固定ボルト
摺動子
固定ボルト
ボディガ ード
摺動子ガイド
ボディ
ハンドルスクリューキャップ
座金
固定ボルト
スプール組
ピニオンギア
ドライブ ギア
摺動子ギア
取扱説明書分解図セット（ 付属品）
（5SB47E029）
※白ヌキ 番号はベアリングを示します。
調整座金類に関しましては、必ずしも 分解図中の表現と一 致しない場合がございますので、
ご了承ください。（商品により使 用している場合とそうでない 場合がございます 。）
3
4
2
1
91
6
6
6
9
10
11
8
7
28
57
58
12
13
14
15
16
17
18
19
20
21
22
23
29
29
29
24
25
26
27
30
92
33
34
56
35
36
37
93
40
40
42
43
43
43
49
50
94
52
53
54
55
31
38
41
48
Загрузить руководство на русском (PDF, 9.56 MB)
(Помните о необходимости охраны окружающей среды и распечатывайте настоящее руководство только в том случае, если это действительно необходимо)

Loading…

Рейтинг

Сообщите нам, что вы думаете о Shimano Nexave 2500S Рыболовная катушка, оставив оценку продукта. Хотите поделиться вашими впечатлениями от данного изделия или задать вопрос? Вы можете оставить комментарий в нижней части страницы.
Вы довольны Shimano Nexave 2500S Рыболовная катушка?
Да Нет
Будьте первым, кто оценит это изделие
0 голоса

Присоединиться к беседе по данному изделию

Здесь вы можете поделиться тем, что думаете о Shimano Nexave 2500S Рыболовная катушка. Если у вас есть вопросы, сначала внимательно прочтите инструкцию. Запросить руководство можно с помощью контактной формы.

Подробнее об этом руководстве

Мы понимаем, что приятно иметь бумажное руководство для вашего Shimano Nexave 2500S Рыболовная катушка. Вы всегда можете скачать инструкцию с нашего сайта и распечатать самостоятельно. Если вы хотите получить оригинальное руководство, мы рекомендуем вам связаться с Shimano. Возможно, они смогут предоставить оригинальное руководство. Вы ищете руководство для вашего Shimano Nexave 2500S Рыболовная катушка на другом языке? Выберите предпочитаемый язык на нашей домашней странице и найдите номер модели, чтобы узнать, есть ли она у нас в наличии.

Технические характеристики

Бренд Shimano
Модель Nexave 2500S
Категория Рыболовные катушки
Тип файла PDF
Размер файла 9.56 MB

Все инструкции для Shimano Рыболовные катушки
Больше руководств Рыболовные катушки

Часто задаваемые вопросы о Shimano Nexave 2500S Рыболовная катушка

Наша служба поддержки выполняет поиск полезной информации по изделиям и отвечает на часто задаваемые вопросы. Если вы заметили неточность в наших часто задаваемых вопросах, сообщите нам об этом с помощью нашей контактной формы.

Моя рыболовная катушка не работает плавно, что мне делать? Проверенный

Это может быть вызвано неправильной смазкой шайбы или пропиткой маслом шайбы. Смажьте шайбу, если это не было сделано должным образом. Если шайба пропиталась маслом, ее необходимо заменить.

Это было полезно (275) Читать далее

Как правильно чистить и обслуживать рыболовную катушку? Проверенный

Чтобы правильно чистить и обслуживать рыболовную катушку, сначала обязательно удалите леску и весь мусор с катушки. Используйте мягкую щетку и мягкое мыло для очистки корпуса и ручки катушки. Внутри используйте небольшую щетку и смазку для очистки и защиты движущихся частей. Не забудьте также проверить наличие незакрепленных или изношенных деталей, которые, возможно, необходимо заменить.

Это было полезно (54) Читать далее

Как правильно намотать рыболовную катушку? Проверенный

Чтобы правильно намотать рыболовную катушку, сначала убедитесь, что катушка заполнена соответствующим количеством и типом лески для рыбалки, которую вы планируете делать. Затем проденьте леску через направляющие на удилище и привяжите ее к шпуле катушки. Держите удилище и катушку под небольшим углом и поверните ручку, чтобы подобрать провисшую леску, одновременно натягивая леску на катушку. Не забудьте оставить небольшое количество лески на катушке, чтобы леска не запуталась и не порвалась.

Это было полезно (50) Читать далее

Какие существуют типы рыболовных катушек? Проверенный

Существует несколько типов рыболовных катушек, в том числе спиннинговые катушки, катушки для наживки, катушки для спиннинга и катушки для мух. Спиннинговые катушки – самый популярный и универсальный тип катушек, подходящий для большинства видов рыбалки. Катушки Baitcasting предназначены для более опытных рыболовов и обычно используются для пресноводной рыбалки. Катушки Spincast представляют собой гибрид спиннинговых и мультипликаторных катушек и просты в использовании для новичков. Нахлыстовые катушки используются для ловли нахлыстом и имеют уникальную конструкцию, обеспечивающую плавный и контролируемый выпуск лески.

Это было полезно (45) Читать далее

Могу ли я использовать спиннинговую катушку для морской рыбалки? Проверенный

Да, спиннинговые катушки можно использовать для морской рыбалки, но важно правильно чистить и обслуживать катушку после каждого использования в соленой воде, чтобы предотвратить коррозию. Также важно использовать специальную леску для морской воды, так как она более прочная и устойчивая к повреждениям от соли и других элементов в воде.

Это было полезно (44) Читать далее
Руководство Shimano Nexave 2500S Рыболовная катушка

Сопутствующие товары

Руководство Shimano Nexave C2000SHG Рыболовная катушка

Руководство

Shimano Nexave C2000SHG Рыболовная катушка
Руководство Shimano Nexave C3000HG Рыболовная катушка

Руководство

Shimano Nexave C3000HG Рыболовная катушка
Руководство Shimano Sahara 2500 Рыболовная катушка

Руководство

Shimano Sahara 2500 Рыболовная катушка
Руководство Shimano Nexave 2500HG Рыболовная катушка

Руководство

Shimano Nexave 2500HG Рыболовная катушка
Руководство Shimano Sedona C2000HGS Рыболовная катушка

Руководство

Shimano Sedona C2000HGS Рыболовная катушка
Руководство Shimano Sedona C2000S Рыболовная катушка

Руководство

Shimano Sedona C2000S Рыболовная катушка
Руководство Shimano Sahara 4000XG Рыболовная катушка

Руководство

Shimano Sahara 4000XG Рыболовная катушка
Руководство Shimano Sedona 2500 Рыболовная катушка

Руководство

Shimano Sedona 2500 Рыболовная катушка
×
Download
