Руководство

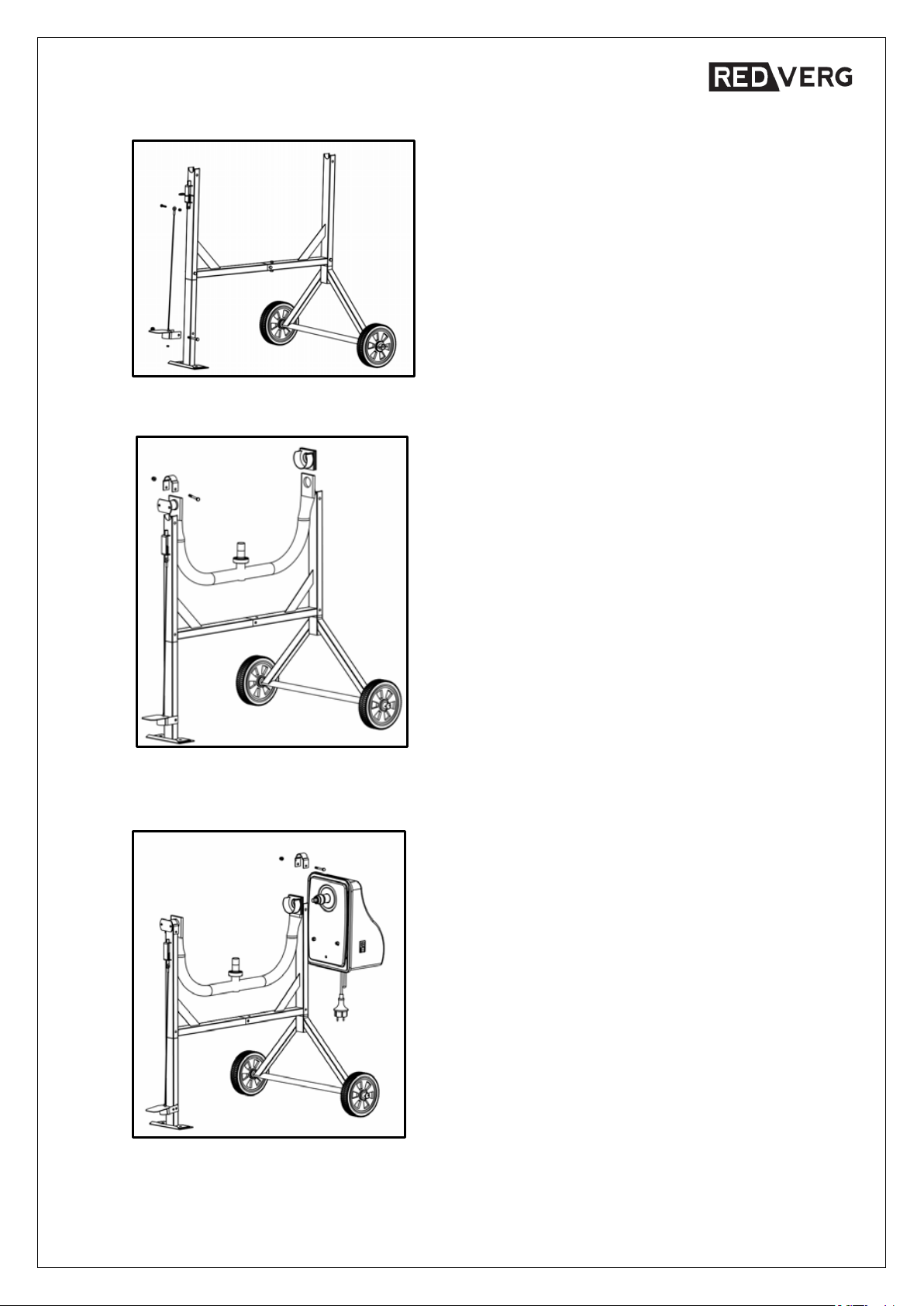

4.4. НОЖНАЯ ПЕДАЛЬ.

4.5. ОПОРНОЕ КОРОМЫСЛО НИЖНЕЙ ЧАСТИ БАРАБАНА.

4.6. МОТОР.

1. Введите фиксирующий штырь в штангу

плунжера, вставьте плунжер с пружиной в канал,

Соедините трос с плунжерным штоком одним

винтом M6x30 и контргайкой M6.

2. Прикрепите педаль в опорную ногу как показано

на рисунке, введите один болт M8x70 с одной

стороны, а шайбу и гайку с другой стороны.

3. Установите Винт гайку М6 в проушину троса,

затем установить трос с винтом в отверстие педали,

и зафиксировать контргайкой М6.

1. Установите опорное коромысло нижней части

барабана на боковые опоры станины, как показано на

рисунке, таким образом, чтобы подшипниковые узлы

вошли в пазы боковых опор.

2. Зафиксируйте опорное коромысло барабана

зажимом U-образной формы, введите болт M8x70 от

одной стороны, а шайбу и гайку с другой стороны и

затяните гаечным ключом.

3. Установите пластиковую крышку редуктора на

вторую опору коромысла барабана и опору станины,

как показано на рисунке.

1.Введите вал мотора в крышку шестерни, чтобы

убедиться, что нет зазора между зажимом и крышкой

2.Зафиксируйте мотор другим зажимом U-образной

формы, с помощью болта M8x70 с шайбой и гайкой.

Загрузить руководство на русском (PDF, 3.34 MB)
