Калибр Руководство по эксплуатации

4 www.kalibrcompany.ru

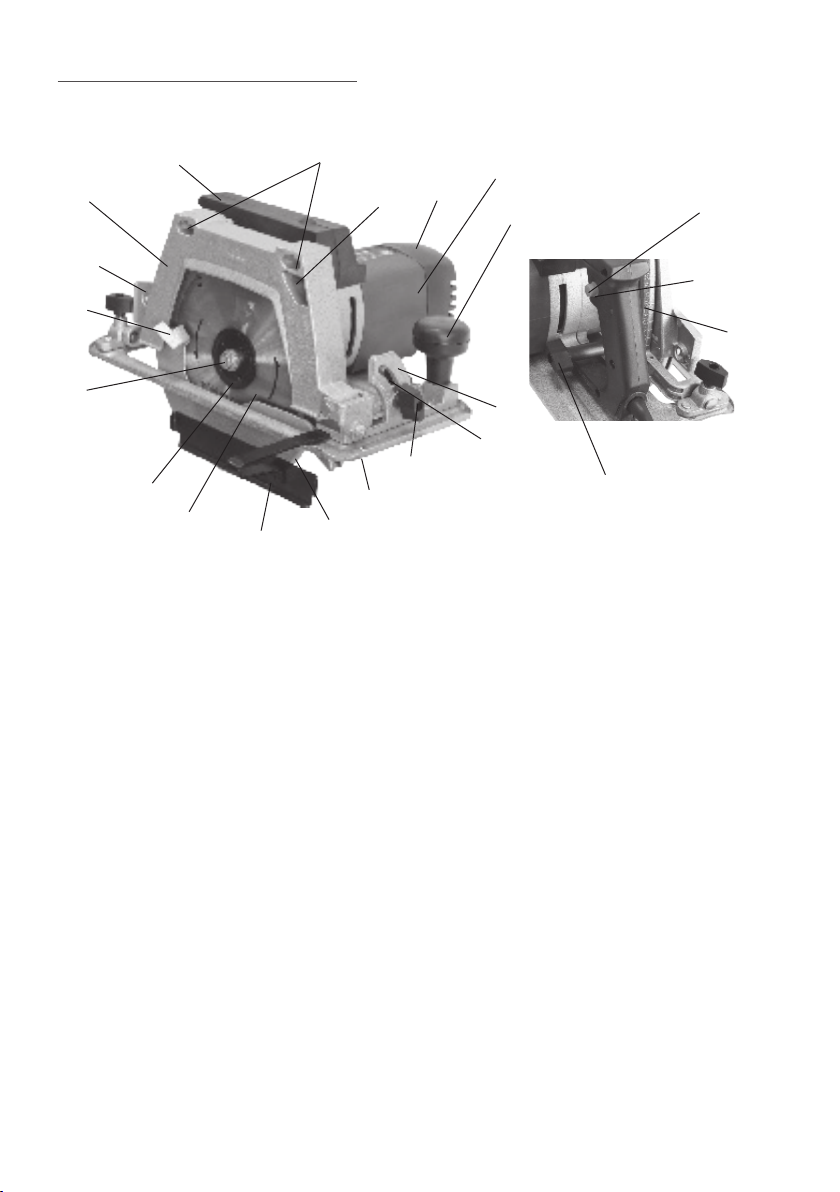

1.6 Общий вид пилы представлен на рис.1

1.7 Пила состоит из коллекторного двигателя в пластиковом корпусе (рис.1 поз.1)

и металлического редуктора. Верхний неподвижный кожух (рис.1 поз.11) является од-

новременно крышкой корпуса редуктора. Крутящий момент с якоря электродвигателя,

через шестерню, передаётся на шпиндель, соосный с электродвигателем. На шпиндель

пилы, между опорным и зажимным (рис.1 поз.9) фланцами крепится пильный диск (рис.1

поз.13). Это основной рабочий инструмент пилы. Пила имеет функции: изменение глуби-

ны реза и поворот режущего блока (вправо) для наклонного пиления (до 45

1.8 Клавиша выключателя (рис.1 поз.15) расположена на внутренней части рукоятки

(рис.1 поз.2). Включение пилы осуществляется нажатием на клавишу выключателя указа-

тельным пальцем. Слева на рукоятке находится кнопка фиксации (рис.1 поз.16) клавиши

выключателя в рабочем положении.

Включение/отключение пилы:

- нажав, удерживать клавишу выключателя/отпустить клавишу;

1 –корпус двигателя; 2 – рукоятка; 3 – винт фиксации угла наклона; 4 – основание (на-

правляющая плита); 5 – винт фиксации глубины пропила; 6 – кронштейн крепления ножа

расклинивающего; 7 – кожух подвижный; 8– болт крепления диска; 9 – фланец зажим-

ной; 10 – крышка двигателя; 11 – кожух неподвижный - крышка редуктора; 12 – винт

фиксации упора параллельного; 13 – пильный диск; 14 – упор параллельный; 15 – кла-

виша выключателя; 16 – кнопка фиксации клавиши выключателя; 17 – отверстие вы-

броса опилок; 18 – рукоятка дополнительная; 19 – крепёжные отверстия для струбцин;

20 – рычаг кожуха подвижного; 21 – кронштейн установки глубины пропила со шкалой;

22 – кронштейн угла наклона со шкалой.

рис. 1
