PT

 Os móveis situados ao lado, com altura superior

aquela do plano de trabalho, devem ser situados ao

menos 600 mm do bordo do mesmo plano.

Fixação

A instalação do aparelho deve ser realizada sobre uma

superfície de apoio perfeitamente plana.

As deformações eventualmente provocadas por

uma fixação errada poderão alterar as

características e as performances do plano de

cozedura.

O comprimento do parafuso de regulação dos

ganchos

de fixação deve ser configurado antes da sua

montagem,

conforme a espessura do plano de apoio:

30 mm de espessura: parafuso 17,5 mm;

 40 mm de espessura: parafuso 7,5 mm.

Para a fixação proceder da seguinte maneira:

1. Com os parafusos sem ponta, parafusar as 4

molas de centragem nos furos colocados no centro

de cada lado do plano;

2. introduza o plano

de cozedura no vão do móvel a

exercer uma adequada pressão no inteiro perímetro

para o plano de cozedura prender-se perfeitamente

no plano de apoio.

3. para os planos com perfis laterais: após ter

inserido o plano de cozedura no móvel, inserir os 4

ganchos de fixação (cada um com o seu perno) no

perímetro inferior do plano de cozedura,

parafusando-os com os parafusos compridos com

ponta até que o vidro fique aderente ao plano de

apoio.

 É indispensável que os parafusos das molas de

centragem sejam acessíveis.

 Em conformidade com as normas de segurança,

depois de instalar o aparelho encaixado, não deve

ser possível o contacto com componentes

eléctricos.

 Todos os componentes de garantia da protecção

precisam estar presos de modo que não possam

ser tirados sem o emprego de uma ferramenta.

Ligação eléctrica

 A ligação eléctrica do plano de cozedura e a de

um eventual forno de encaixar precisam ser

realizadas separadamente, seja por razões de

segurança eléctrica, seja para facilitar uma eventual

remoção do forno.

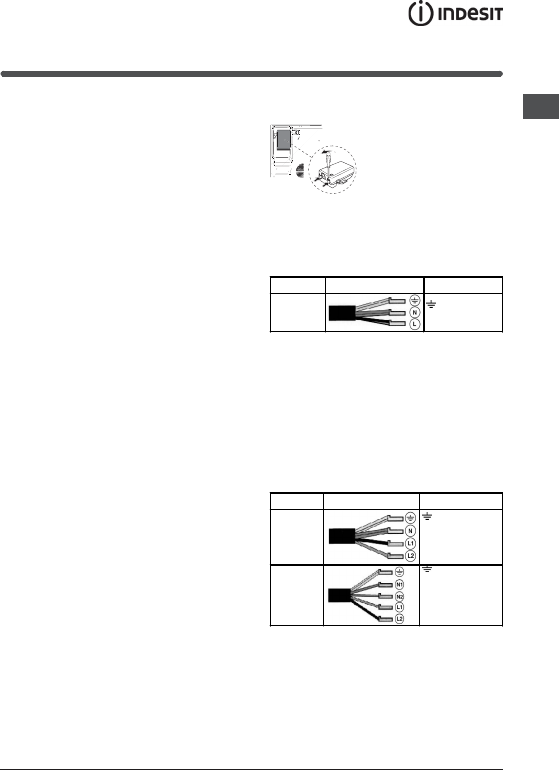

Caixa de bornes

O aparelho é equipado, na

parte inferior, com uma caixa

para a ligação aos vários

tipos de alimentação eléctrica

(a imagem é indicativa e pode

não corresponder ao modelo

comprado).

Ligação monofásica

O plano está provido de cabo de alimentação já

ligado e predisposto na fábrica para a ligação

monofásica. Efectuar a ligação dos fios de acordo

com a tabela e os desenhos a seguir:

Tensão tipo e

frequência rede

Cabo eléctrico Ligação fios

230-240V 1+N ~

220-240V 1+N ~

50/60 Hz

: verde/amarelo

N: os 2 fios azuis juntos

L: marrom junto ao preto

Outros tipos de ligações

Se o sistema eléctrico corresponder à uma dessas

características:

Tensão tipo e frequência de rede

 400V - 2+N ~ 50/60 Hz

 220-240V 3 ~ 50/60 Hz

 230-240V 3 ~ 50/60 Hz

 400V - 2+2N ~ 50/60 Hz

Soltar os cabos e efectuar a ligação dos fios de

acordo com a tabela e os desenhos a seguir:

Tensão tipo e

frequência rede

Cabo eléctrico Ligação fios

400V - 2+N ~

50/60 Hz

230-240V 3 ~

220-240V 3 ~

50/60Hz

: verde/amarelo;

N: os 2 fios azuis juntos

L1: preto

L2: marrom

400V - 2+2N ~

50/60 Hz

: verde/amarelo;

N1: azul

N2: azul

L1: preto

L2: marrom

Se o sistema eléctrico corresponder à uma dessas

características:

Tensão tipo e frequência de rede

 400V 3 - N ~ 50/60 Hz

proceder da seguinte maneira:

O eventual cabo em dotação não pode ser utilizado

para estes tipos de instalação.

PLANO DE

COZEDURA VIRADO
