Руководство FOX FOX65 Лодочный подвесной мотор

Вам нужно руководство для вашего FOX FOX65 Лодочный подвесной мотор? Ниже вы можете бесплатно просмотреть и скачать PDF-инструкцию на русском языке. В настоящее время этот продукт имеет 4 часто задаваемых вопроса, 0 комментариев и имеет 0 голосов. Если это не то руководство, которое вам нужно, свяжитесь с нами.

Ваше устройство неисправно, и в руководстве отсутствует решение? Перейдите в Repair Café для получения бесплатных ремонтных услуг.

Руководство

 

1110

FX Boat Electro Buitenboord Motor Instructie Handleiding

Van harte prociat met de aanschaf van uw Fox FX Electro Buitenboord Motor. Deze is ontworpen, samengesteld en

geproduceerd om u de best mogelijke betrouwbaarheid en prestaties te geven voor jarenlang plezier. Vanwege constante

verbeteringen van producten behouden we ons het recht voor om onderdelen en componenten zonder vooraankondiging te

wijzigen. Lees dit document a.u.b. zorgvuldig om mogelijke fouten bij het gebruik te voorkomen.

Garantie Voorwaarden

Onze motor heeft 1 jaar garantie op de electrische motor, ingaand op de dag van aankoop (alleen geldig in combinatie met

uw factuur).

Slijtende onderdelen zoals graetborstels en borgpin vallen niet onder de garantie.

De garantie is beperkt tot niet-commercieel gebruik van de motor en is niet van toepassing bij verkeerd gebruik, ongelukken,

slechte reparaties of wijzigingen aan het product.

Klant Verantwoordelijkheden

De garantie van de motor dekt geen items die zijn blootgesteld aan mishandeling of verwaarlozing.

Om de garantie optimaal te kunnen gebruiken moet de bediener gebruiken zoals beschreven in deze handleiding.

Plaatsen van de Electromotor

Bevestig de electromotor aan de spiegel van de boot met behulp van de montagebeugel. Zorg dat beide montagebouten stevig

zijn aangedraaid (Fig. A). Om de hoek van de motor te verstellen, houd de motorkop met één hand vast en duw de borgpin uit

met je andere hand. Houd de pin ingedrukt tot de gewenste hoek is bereikt. Laat de pin los en controleer of deze stevig vast zit.

(Fig. B).

Pas op: Bij het verstellen van de hoek van de motor, steek NOOIT je hand tussen de schacht en romp van de boot.

Dit kan verwondingen veroorzaken. Zorg dat bij het monteren of verwijderen van de boot de batterij is losgekoppeld.

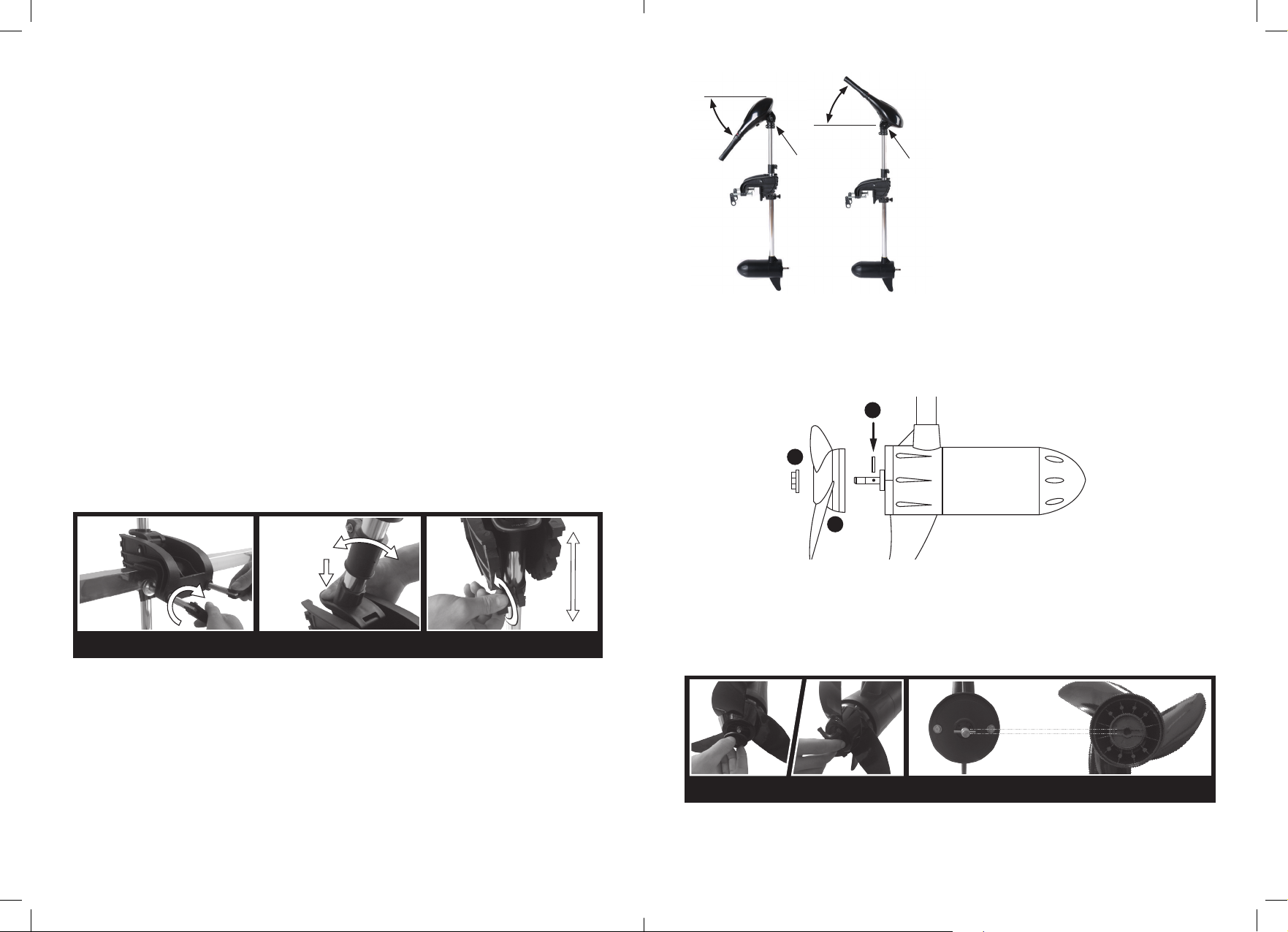

Fig. A Fig. CFig. B

Diepte Instelling

De diepte van de motor kan worden aangepast door simpelweg de knop op de verstelring los te draaien (Fig. C) die zich op de

kolom bevindt. Stel de motor in op de juiste diepte en zet de knop weer vast.

Instelling van de Stuurweerstand

Om de stuurweerstand van je motor in te stellen, draai de stelknop op de zijkant van de montagebeugel meer of minder vast.

Aan/Uit Snelheidscontrole

De snelheid kan worden ingesteld door de handgreep met de klok mee te draaien voor sneller, of tegen de klok in voor langzamer.

Om uit te schakelen stel de handgreep simpelweg precies tussen voor- en achteruit in.

Samenstelling van de Schroef

Om de schroef samen te stellen, plaats de Prop Aligner Pin (1) in het kleine gat van de schroefbout. Plaats de schroef (2) op de

bout, zorg dat de pin in één lijn zit met de groef in de schroef. Draai tot slot de moer (3) op de bout, draai deze stevig vast door de

schroef met de hand vast te houden terwijl je de moer met de moersleutel aandraait (Fig. D).

Terugplaatsen van de Schroef

Om de schroef terug te plaatsen houd het blad vast en draai de moer los met de moersleutel (Fig. D).

Verwijder de moer en de schroef. Als de schroef vastzit, houd één blad vast en tik op de achterkant van een ander blad met een

hard en stomp voorwerp. Indien nodig herhaal de procedure voor de andere bladen tot de schroef loskomt. Als de schroef pin

verbogen is, vervang deze dan. Zet de pin en schroef (Fig. E) weer op één lijn en draai de moer stevig vast.

Pas op: Sla niet met een hamer tegen een verbogen schroef pin om deze te verwijderen, er kan schade aan het armatuur

ontstaan dat niet onder garantie valt.

Fig. D Fig. E

45°

Verstellen van de Stuurkop

Draai de knop los onderaan de stuurkop. Hierdoor kun je de kop 45

graden naar boven of beneden kantelen, naar gelang de gewenste

stuurpositie.

Losdraaien

Загрузить руководство на русском (PDF, 1.17 MB)
