Руководство

F F

Manuel d’instruction Moteur FX Boat Electric Outboard

Nous vous félicitons d’avoir choisi un moteur électrique FOX FX. Il a été élaboré, pensé et fabriqué pour vous fournir les

meilleures performances possibles et pour de nombreuses années. Celui-ci étant une pièce de production constante, nous nous

réservons le droit de changer certaines parties et de procéder à des améliorations sans préavis. Merci de bien lire les instructions

qui vont suivre an d’éviter toutes mauvaises opérations d’utilisation.

Garantie

Notre moteur offre une garantie d’un an sur la partie électrique à partir de la date d’achat (ticket de caisse ou facture d’achat

faisant foi).

La garantie ne concerne pas les attaches, écrous et goupilles.

La garantie est limitée à une utilisation non commerciale du moteur et ne fonctionne pas en cas d’accident, mauvaise

manipulation, réparations ou modications impropres.

Responsabilités du client

La garantie sur le moteur ne couvre pas les dommages causés à des objets ou tiers suite à une mauvaise utilisation ou toute

négligence. An de faire fonctionner la garantie, son utilisateur se doit de maintenir le moteur en l’état comme indiqué dans

ce manuel.

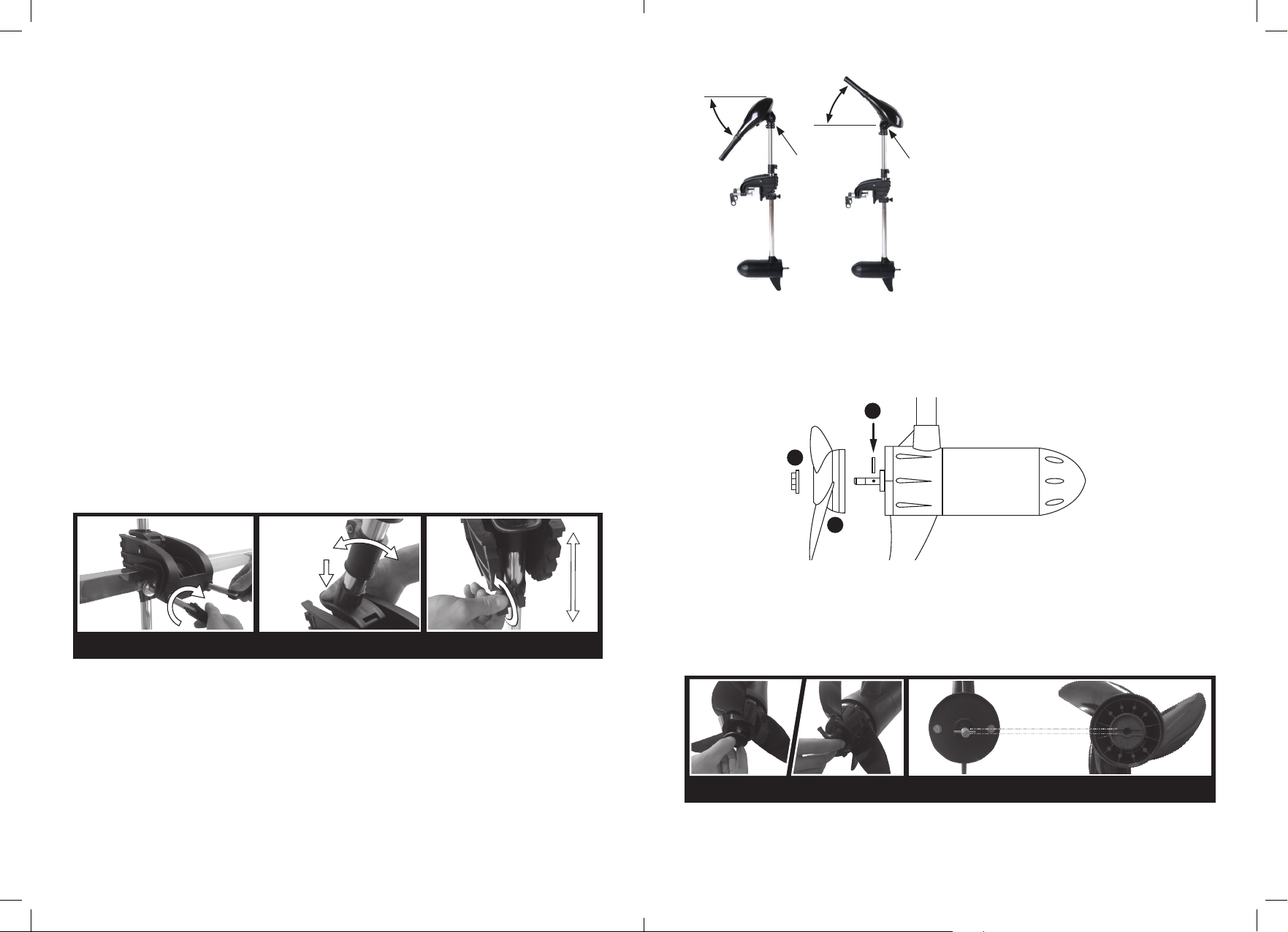

Fixer le moteur

Fixez le moteur sur le tableau arrière grâce aux xations. Prenez soin de bien serrer les xations (Fig. A).

Pour ajuster l’angle du moteur, tenez la barre du moteur d’une main et avec l’autre main appuyez sur le clapet de réglage.

Appuyez dessus, jusqu’à trouver l’angle choisi, relâchez et vériez si le mécanisme est bien bloqué. (Fig. B).

Attention : Lors de tout ajustement de l’angle, ne placez jamais vos mains entre l’arbre et le tableau arrière de votre

bateau. Lors du montage et démontage du moteur prenez soin de toujours débrancher la batterie.

Fig. A Fig. CFig. B

Ajustement de la profondeur

La profondeur de fonctionnement peut être ajusté en desserrant le collier de profondeur situé sur l’arbre.(Fig. C) Réglez la

profondeur désirée et resserrez le collier pour sécuriser la profondeur.

Ajustement de la dureté de la barre de navigation

Pour ajuster la dureté de la barre, il suft de desserrer ou resserrer la molette située sur le bloc de xation.

On/Off Contrôle de la vitesse

La vitesse peut être sélectionnée en tournant la poignée de la barre dans le sens des aiguilles d’une montre et à l’inverse pour les

vitesses en marche arrière. Pour mettre à l’arrêt il suft de placer la poignée au centre des vitesses avant et arrière.

Assemblage de l’hélice.

Pour assembler l”hélice, placer la goupille d’alignement (1) dans le petit trou de l’écrou de l’axe de l’hélice. Placez ensuite l’hélice

(2) sur l’écrou en vous assurant d’aligner la goupille avec l’aspérité creusée dans l’hélice à cet effet. Enn serrez le boulon (3) de

l’hélice. terminez le serrage en tenant l’hélice d’une main et en utilisant l’outil dédié furni (Fig.D).

Remplacer l’hélice

Pour remplacer l’hélice, tenez l’hélice puis desserrez l’écrou avec l’outil (Fig. D).

Retirez écrou, rondelle et hélice. Si l’hélice est coincée, tenez une pale fermement dans une main puis tapotez avec un objet

lourd de l’autre coté d’une autre pale. Si besoin répétez l’opération sur d’autres pales jusqu’à ce que l’hélice vienne d’elle même.

Si l’aiguille de l’axe est cassée, remplacez là. Alignez cette aiguille avec l’hélice une fois le remontage (Fig.E) et serrez fermement.

ATTENTION: Ne frapper pas l’aiguille de l’hélice avec un marteau pour la retirer sous peine d’endommager l’axe de

l’arbre moteur et ainsi perdre la garantie.

Fig. D Fig. E

45°

Ajuster l’inclinaison du boitier de commande

Desserrer la molette située à la base du boitier de commande. Ceci

permet de la faire basculer jusqu’à 45° vers le haut ou vers le bas

pour s’adapter à la position de pilotage requise.

Desserrer
