D D

1514

FX Boat Elektroaußenborder Bedienungsanleitung

Herzlichen Glückwunsch zum Kauf Ihres Fox FX Elektroaußenborders. Er wurde im Hinblick auf bestmögliche Zuverlässigkeit

und Leistung für viele Jahre störungsfreie Anwendung entworfen, entwickelt und hergestellt für die bestmögliche Zuverlässigkeit

und Leistung für viele Jahre Freude. Im Rahmen einer konstanten Produktverbesserung behalten wir uns das Recht vor, Teile

und Komponenten ohne Vorankündigung ändern. Bitte lesen Sie die Packungsbeilage sorgfältig durch, um Bedienungsfehler zu

vermeiden.

Garantiebedingungen

Unser Motor bietet ein Jahr Garantie auf den Elektromotor ab dem Kaufdatum (gilt nur in Verbindung mit Kaufbeleg).

Die Garantie gilt nicht für Verschleißteile, wie z.B. Graphitteile und Scherstifte.

Die Garantie ist auf eine nichtkommerzielle Nutzung des Motors beschränkt und gilt nicht im Falle von Betriebsfehlern, Unfällen,

unsachgemäßer Reparatur oder Abänderungen.

Mitwirkungspichten des Kunden

Die Garantie auf den Motor umfasst keine Teile, die durch den Betreiber missbräuchlich verwendet oder vernachlässigt wurden.

Um vollen Nutzen aus der Garantie zu erhalten muss der Bediener den Motor wie in der Anleitung beschrieben einsetzen.

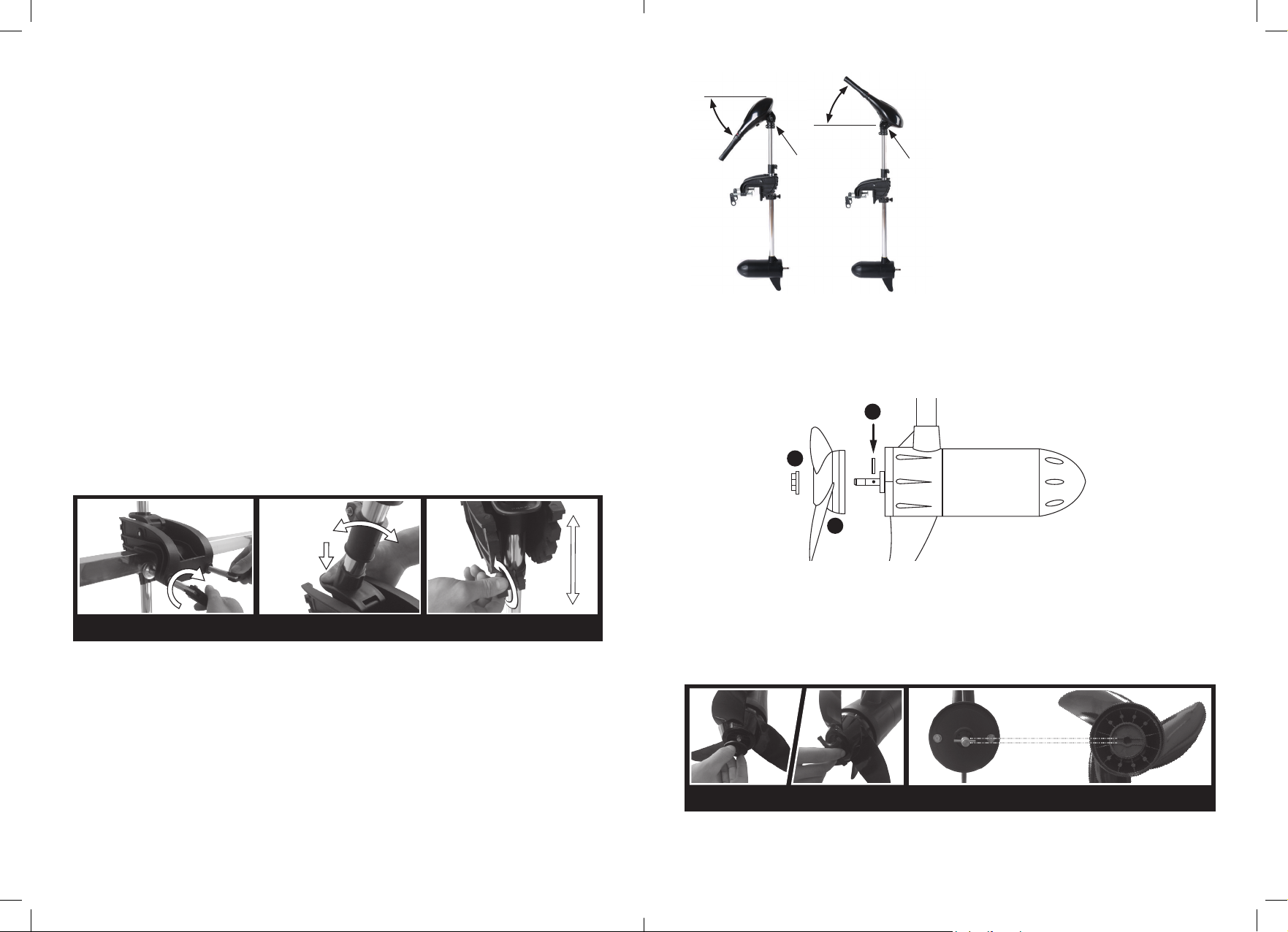

Montage des Außenborders

Befestigen Sie den Außenborder am Heck des Bootes mit dem Montagebügel. Schrauben Sie beide Montageschrauben fest

an(Abb. A).

Um den Winkel des Motors einzustellen, halten Sie den Motorkopf mit einer Hand und mit der anderen Hand drücken Sie den

Positionsstift.

Drücken und halten Sie den Stift, bis der gewünschte Winkel erreicht ist. Lassen Sie den Stift los und überprüfen Sie ob der

Mechanismus sicher einrastet (Abb. B).

Achtung: Beim Einstellen des Neigungswinkels des Motors, NIEMALS die Hände zwischen den Schaft des Motors und

den Rumpf des Bootes halten. Dies kann zu Verletzungen führen. Bei der Montage oder Demontage des Motors

sicherstellen, dass die Batterie nicht angeschlossen ist.

Abb. A Abb. CAbb. B

Lauftiefeneinstellung

Die Lauftiefe des Motors kann nach oben und unten durch einfaches Lösen des Knopfes zur Tiefeneinstellung (Abb. C) auf der

Motorhalterung verändert werden, stellen Sie den Motor auf die gewünschte Tiefe um dann wieder den Spannknopf fest

anzuziehen.

Einstellen des Lenkwiderstandes

Zur Einstellung des Lenkwiderstandes Ihres Motors einfach die Spannschraube an der Seite der Halterung anziehen oder lösen.

Ein / Aus Geschwindigkeitsregelung

Die Geschwindigkeit kann durch Drehen des Griffs im Uhrzeigersinn für Vorwärtsgänge oder gegen den Uhrzeigersinn für

Rückwärtsgänge ausgewählt werden. Zum Deaktivieren zentrieren Sie einfach den Griff zwischen Vorwärts- und

Rückwärtsgängen.

Montage der Motorschraube

Um die Motorschraube (Propeller) zu montieren, stecken Sie den Prop Aligner Befestigungsstift (1) in das kleine Loch des

Propellerrumpfes. Setzen Sie den Propeller (2) auf die Schraube, achten Sie dabei darauf, den Stift auf die Nut im Propeller

auszurichten. Schließlich schrauben Sie die Propellermutter (3) auf und ziehen Sie diese sicher an, wobei Sie den Propeller mit

der Hand halten und gleichzeitig die Mutter mit dem Schlüsselkreuz (Abb. D) anziehen.

Ersetzen des Propellers

Zum Austausch des Propellers das Propellerblatt festhalten und die Mutter mit dem Propellerschlüssel (Abb. D) lösen.

Die Mutter und den Propeller entfernen. Wenn der Propeller feststeckt, ein Blatt mit der Hand festhalten, und auf die Rückseite

des anderen Blattes mit einem harten stumpfen Gegenstand klopfen. Falls erforderlich, wiederholen Sie den Vorgang für das

andere Blatt bis sich der Propeller löst. Wenn der Propellerstift verbogen ist, ersetzen Sie ihn. Richten Sie den Stift (Abb. E) beim

Einbau des Propellers aus und ziehen Sie die Mutter fest.

ACHTUNG: Schlagen Sie nie einen krummen Propellerstift mit dem Hammer heraus, Dies kann Schäden an der

Konstruktion hervorrufen, die nicht durch die Garantie abgedeckt sind.

Abb. D Abb. E

45°

Einstellen des Steuerkopfes

Lösen Sie die Schraube an der Unterseite des Steuerkopfes.

Dadurch kann der Kopf um bis zu 45 Grad nach oben oder unten

bewegt werden, abhängig von der erforderlichen Steuerposition.

Lösen
