Batteries et Rechargement

Nous vous conseillons pour le moteur batterie marine à décharge et cycle lent de 12volts. Pour un parfait rendement, nous vous

conseillons fortement de mettre en charge vos batteries immédiatement après leur utilisation. Ne jamais charger une batterie

encore en branchement avec le moteur. Utilisez un chargeur 12Volts pour charger votre batterie, connectez le positif (+) du

chargeur sur la borne (+) de la batterie et le négatif (-) sur la borne (-). Chargez lentement, fréquemment et de manière complète

vos batteries pour une plus grande longévité dans le temps.

Connections Electriques pour batteries 12V

Attention: Vériez que l’ensemble des appareils de charge soient bien sur « OFF » avant de connecter toute batterie.

Connectez le câble rouge sur la borne (+) et connectez la câble noir sur la borne (-).

Tout chargement de batterie doit se faire dans un environnement très ventilé.

Maintenance

• Nettoyez l’arrière de l’hélice après chaque utilisation. Vériez qu’il n’y ait jamais de ligne de pêche, herbiers ou tout autre débris

sur l’axe. Tout débris sur l’arbre occasionnera une perte de puissance du moteur. Lubriez l’axe, la colonne et les xations

toutes les deux semaines avec une huile légère mécanique, sur les différents axes.

• Nettoyez les connecteurs chaque mois, vérier les connecteurs,les câbles et retirez toute forme de corrosion.

• Frotter les connecteurs à la brosse métallique et remplacez tout câble endommagé.

• Un manque d’entretien peut causer des surchauffes et des pertes de puissance.

• Vériez fermement et physiquement les écrous, xations et axe régulièrement pour votre sécurité.

• Stockez votre moteur dans un endroit sec et propre surtout pour une longue période.

• Ne laissez jamais votre moteur à l’extérieur, une sur-exposition aux intempéries et humidité pourrait causer des dommages sur

le circuit magnétique du bloc moteur.

Problématique

Perte de puissance

• L’hélice peut être entravée. Retirez la, nettoyez et replacez la.

• Corrosion sur les connecteurs de batterie. Nettoyez le avec une lime ou une brosse métallique.

• Batterie faible en voltage. Rechargez la complètement et vériez sa tension et puissance.

• La présence d’eau dans le boîtier moteur inférieur peut rendre le graissage plus épais et entraîner une perte de puissance.

Le moteur affaiblit rapidement la batterie

• Entraves dans l’hélice. Retirez l’hélice et vériez qu’il n’y ait aucune entrave.

• Court circuit et mauvaise connexion. Vériez l’entrée des câbles dans le haut moteur.

• Votre batterie peut être endommagée et a perdu de sa capacité suite à une utilisation intensive.

Le moteur fait du bruit ou vibre

• L’hélice peut être entravée. Retirez la, nettoyez et replacez la.

• Vériez si l’hélice est correctement en place et serrée.

• Problème d’axe. Retirez l’hélice, enclenchez un vitesse moyenne et vériez si l’axe effectue des oscillations.

• Tournez l’hélice à la main. Elle doit tourner très facilement avec juste un léger frottement d’aimant.

Le moteur a perdu une ou plusieurs vitesses

• Câble défectueux ou inversion de polarité. Vériez le schéma de câblage.

• Court circuit dans le haut moteur.

• Mauvais contact dans le variateur.

• L’hélice peut être entravée. Retirez là, nettoyez et replacez là.

• Les bobines du bas moteur semblent endommagées ou brûlées

Le moteur est difcile à diriger

• Desserrez le collier de serrage sur le coté de la colonne, ajustez la dureté et appliquez un lubriant plastique.

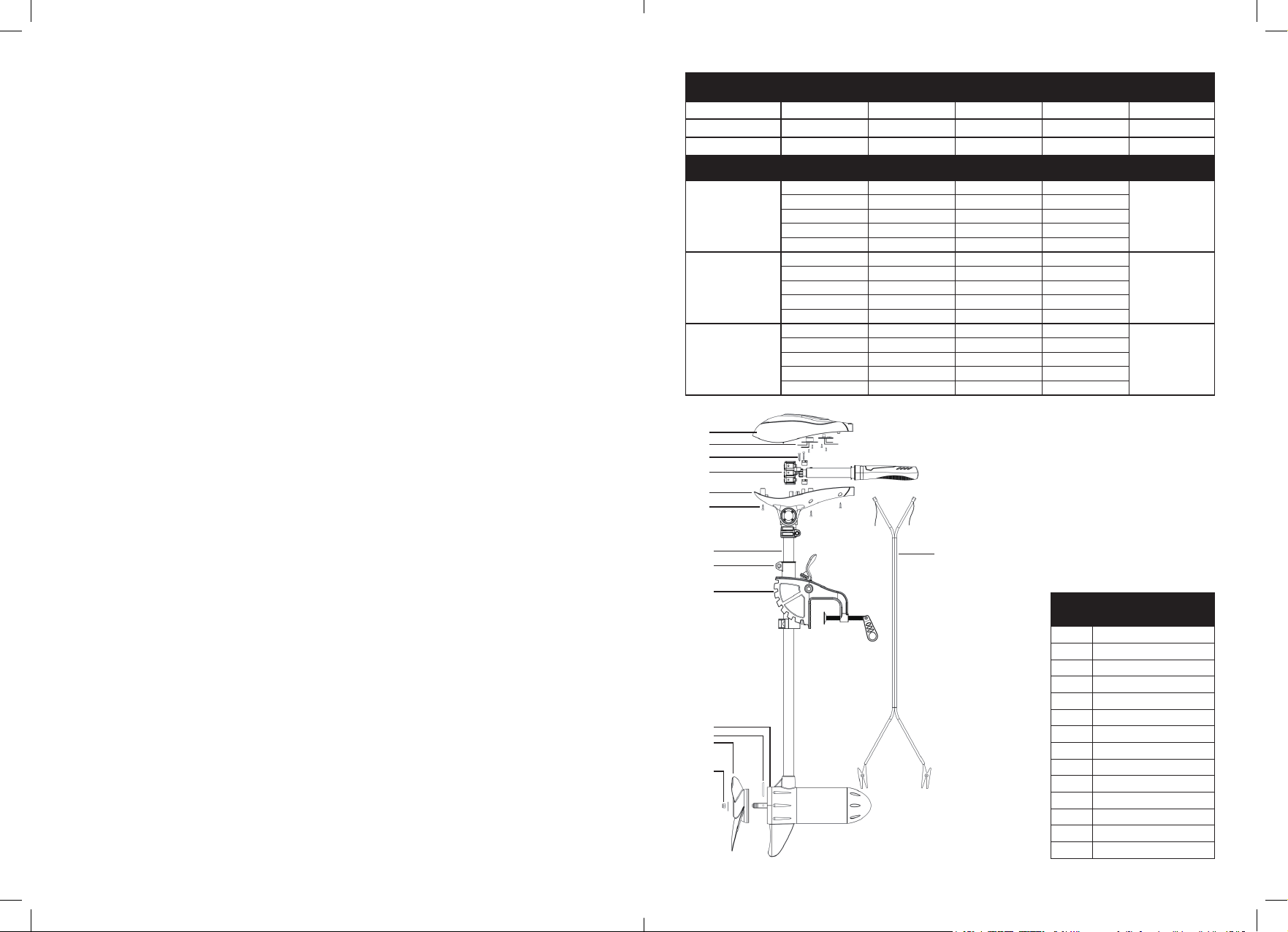

Part

No.

Part Nom

1 Carter haut

2

PCB (plaque de circuit imprimé)

3 Vis poignée

4 Variateur

5 Carter bas

6 Visses de carters

7 Arbre

8 Collier réglage profondeur

9 Mounting Bracket

10 Bloc moteur

11 Aiguille d’hélice

12 Hélice

13 Écrou

14 Câble batterie

2

3

1

5

6

7

8

9

10

11

12

13

4

14

Modèle Puissance Arbre Volts

Vitesses

Avants/Arrières

Hélice

FX PRO 45 45lb 32” / 81cm 12 5/2 3 pales

FX PRO 55 55lb 32” / 81cm 12 5/2 3 pales

FX PRO 65 65lb 32” / 81cm 12 5/3 3 pales

Modèle Vitesse

Consommation

(A)

Puissance

(W)

Poussée

(KG)

Développement

(KG)

FX PRO 45

1 9 70 5

9

2 10 83 6

3 16 140 12

4 18 160 13

5 42 290 22

FX PRO 55

1 10.5 76 5

9.2

2 11.5 92 7

3 16.5 170 13

4 19 190 14

5 48 350 26

FX PRO 65

1 12 140 6.2

11

2 16 190 12

3 22 260 13.2

4 27 320 13.8

5 62 750 31.8
