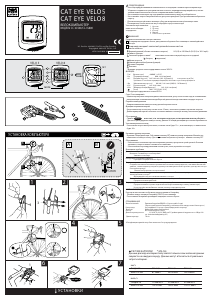

Руководство Cateye CC-VL800 Velo 8 Велокомпьютер

Руководство

ПРЕДУПРЕЖДЕНИЕ

• Не концентрируйте внимание слишком много на операциях с компьютером во время езды.

• Убедитесь в надежности установки магнита на колесо, периодически проверяйте его, так как

затяжка таких компонентов и болтов со временем может ослабнуть.

• Не оставляйте велокомпьютер под прямыми солнечными лучами, не разбирайте его.

• Не оставляйте старые батарейки в местах, доступных для детей. При проглатывании обратитесь

к врачу

• Для чистки используйте мыло и мягкую губку, для вытирания используйте мягкую ткань.

Растворители, бензин, алкоголь могут повредить корпус компьютера

.

Установите перечисленные

ниже части соблюдая

очередность:

1 Крепеж

2 Провод

3 Сенсор

4 Магнит

5 Нейлоновые ремешки

ВНИМАНИЕ!

Правильное положение сенсора и магнит

а:

A

При вращении переднего колеса, центр магнита 4 должен быть совмещен с линией действия

сенсора.

B

Зазор между сенсором 3 и магнитом 4 должен быть менее чем 3 мм.

Основные элементы

:

Верхний дисплей (обычно показывает скорость) 0.0 (4.0) to 299.9 km/h (0.0 (3.0) to 185.0 mph)

Символ функции

Указатель среднего темпа* показывает отклонение текущей скорости от средней

( быстрее, медленнее)

Шкала скорости

Нижний дисплей (выбранная функция)

Крышка батарейки

Контакты

*Функцию среднего темпа поддерживает только VELO 8

ФУНКЦИИ

:

• Tm* [Время в пути] 0:00'00" - 9:59'59"

• D

st [Текущая дистанция] 0.00 - 999.99 км [мили]

• A

v* [Средняя скорость]

0.0 - 299.9 км/ч [ 0.0 - 185.0 миль/ч] если время в пути(Tm)

превышает 27 часов или текущая дистанция (Dst) 999.99 км. все расчеты прекращаются

•

Mx [Максимальная скорость] 0.0 (4.0) - 299.9 км/ч [0.0(3.0) - 185.0 миль/ч]

• Cal*

[Счетчик калорий]

0.0 - 9999.9 ккал

• O

do [Общая дистанция (Одометр) ] 0.0 - 9999.9 км [мили]

• [Часы] 0:00' - 23:59'[1:00'- 12:59']

*

Эта функция поддерживается только VELO 8.

Старт/Стоп измерений

Компьютер запускает измерения данных автоматически, сразу после начала езды, и останавливает

измерения при остановке велосипеда. Верхний дисплей всегда показывает текущую скорость

.

Переключение дисплее

в

Каждым нажатием на главную кнопку дисплей переключается

.

Функция сохранения энерги

и

Когда компьютер не получает сигнал около 10 мин , включается режим сохранения энергии

Для возвращения экрана в обычное состояние нажмите на главную кнопку, или начните движение

.

Сброс данных

Символ

Reset

Для этого нужноудержать главную кнопку. Данные об общей дистанции при этом не сбрасываются.

Установка времени на часа

х

Если в шкале скорости выбраны мили, то шкала часов будет 12ч. , если километры, то шкала часов

будет 24ч

.

Как менять размер покрышк

и

В режиме Общая дистанция Odo нажмите кнопку SET замигает размер покрышки. Меняйте его

нажатием на главную кнопку. Для сохранения выбранного размера нажмите кнопку SET.

Обслуживание

• Если контакты на компьютере или на крепеже намокли, протрите их сухой тряпкой. Если они

заржавеют, скорость может считываться с ошибками.

• Если на компьютер между кнопками попала грязь, песок, промойте его водой.

Возможные проблемы

Дисплей не отображает данные.

Возможно в компьютере села батарейк

а?

Замените ее на новую.

Некорректно отображаются данные.

Проведите операцию полного сброса.

Текущая скорость не отображается.

Соедините контакты велокомпьютера каким либо металлическим предметом, если символ km или mil

e

замигает , значит компьютер исправен, причину поломки нужно искать в крепеже, проводе или сенсоре

Если порван провод

?

Замените набор крепежа-сенсора на новый

Возможно расстояние между магнитом и сенсором слишком большое или центр магнита не совпадает с

линией действия сенсора

Отрегулируйте еще раз положение магнита и сенсора.

Возможно что-то попало между контактами компьютера и крепежа

?

Протрите контакты тряпочкой

Текущая скорость исчезла при использовании во время дождя

?

Протрите контакты от грязи и воды и нанесите водоотталкивающую смазку (силиконовую).

Не используйте автомобильные смазки, они могут повредить крепеж.

ЗАМЕНА БАТАРЕЙКИ

Если экран неотчетливо отображает данные, замените батарейку.

*Вставьте новую литиевую батарейку (CR2032) плюсом ввер

х

После замены батарейки произведите операцию полного сброса.

СПЕЦИФИКАЦИ

Я

Элемент питания Литиевая батарейка CR2032 x 1(срок службы 3 года)

(*Срок службы первой батарейки, установленной на заводе, может быть короче.)

Контролле

р 4-х разрядный 1-о процессорный (кварцевый генератор)

Диспле

й Жидко кристалический дисплей

Сенсо

р No-contact magnetic sensor

Диапазон размера коле

с 16, 18, 20, 22, 24, 26, 700C, and 27 дюймов длинной окружности от 100 до 299

см. (изначальный диаметр 26.)

Длинна провода 70 см

*Спецификация и дизайн могут быть изменены без предупреждения

.

CAT EYE VELO 8

VELO 8

CAT EYE VELO 5

VELO 5

MODE

SET

F

G

CAT EYE VELO 5

CAT EYE VELO 8

ВЕЛОКОМПЬЮТЕР

МОДЕЛЬ CC-VL500/CC-VL800

U.S. Pat. Nos. 4642606, 5236759 and Pat. Pending

Copyright© 2003 CAT EYE Co., Lt

d.

CCVL5/8-03103

0 066600280

1

®

CAT EYE VELO 5

3

УСТАНОВКА КОМПЬЮТЕРА

2

3

6

A B

4

3

3

4

3

5

4

1

5mm

5

1

1

2 3

4

УСТАНОВКИ

5

6

7

СЧЕТЧИК КАЛЛОРИЙ *

1

(VELO8)

Данные расхода каллорий получаются только из вычислений данных

скорости на каждую секунду. Данные могут отличаться от реальны

х

затрат каллорий.

км/

ч

Скорость 10 км/ч 20 км/ч 30 км/ч

Ккал за час

67.3ккал 244.5 ккал 641.6 ккал

миль/ч

Скорость 10 миль/ч 20 миль/ч 30 миль/ч

Ккал за час

155.2 ккал 768.2 ккал 2297.2 ккал

до щелчка

?

озн

ачает, что записанные данные в этом режиме можно обнулить.
