Altezza (mm)

Larghezza (mm)

Profondità (mm)

Per le cucine indicate di seguito, la regolazione deve essere eseguita

da un tecnico qualificato. Seguire i passaggi seguenti per convertire

l'apparecchio dall'impostazione di fabbrica a un diverso tipo di gas.

Le cucine sono regolate per gas naturale e la

connessione è di tipo cilindrico (1). Per la

connessione con tubo tipo gas naturale, si può

fissare l'adattatore (2) all'estremità cilindrica

con guarnizione. Per la connessione GPL,

l'adattatore GPL (3) può essere fissato

all'estremità cilindrica con guarnizione.

Regolazione e sostituzione degli iniettori

Sostituzione degli iniettori

•Rimuovere le griglie

Rimuovere i copri bruciatori e i bruciatori

Rimuovere gli iniettori usando una chiave da

7mm, poi avvitare l'iniettore adeguato,

selezionato dalla tabella (ultime 3 pagine di

questo manuale) in funzione del gas utilizzato.

Eseguire i passaggi precedenti in sequenza

inversa dopo aver completato il montaggio del nuovo iniettore.

Regolazione stand-by

Regolazione stand-by per le cucine senza sicurezza o con

sicurezza e accensione a tasto.

Ruotare la manopola di controllo del bruciatore portando l'indicatore

in corrispondenza della fiamma piccola e rimuovere la manopola.

Se si intende convertire da gas naturale a GPL, ruotare la vite di

bypass delle valvole del gas in senso orario con un cacciavite fino alla

posizione definitiva.

Se si intende convertire da GPL a gas naturale, ruotare la vite di

bypass delle valvole del gas in senso antiorario con un cacciavite fino

ad ottenere una fiamma più bassa di ¼.

Al termine della regolazione, inserire nuovamente le manopole.

Controllare la regolazione ruotando rapidamente la manopola di

controllo del bruciatore dal massimo al minimo. Se la fiamma non si

spegne, la regolazione è corretta.

Per le cucine con sicurezza, la regolazione del minimo può essere

effettuata attraverso una vite sul corpo del rubinetto. Se è presente

l'accensione a tasto, per la regolazione del minimo occorre rimuovere

il coperchio, la placca e il pannello frontale.

2

3

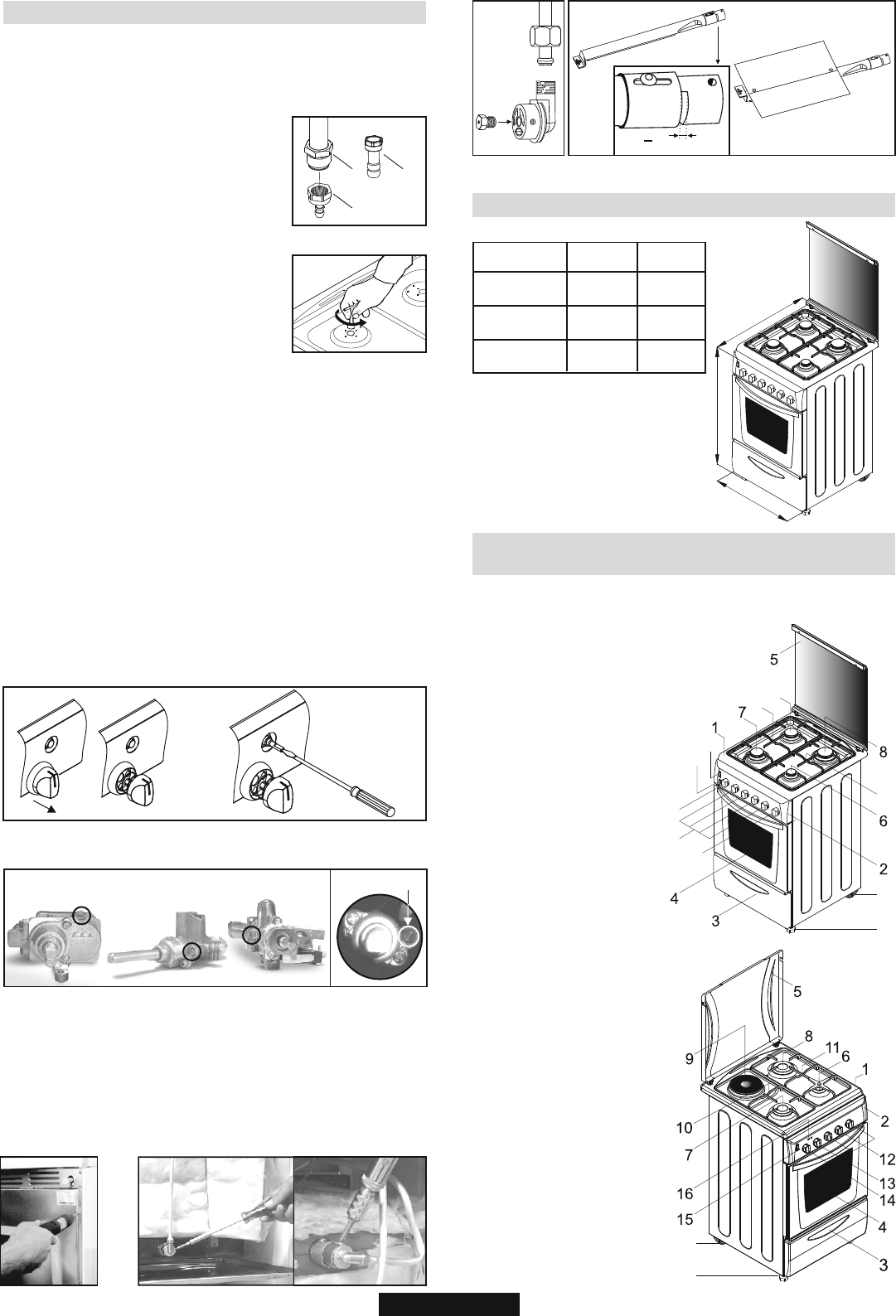

2.7. CONVERSIONE PER TIPI DI GAS DIVERSI

2.9. ASPETTO GENERALE E DEFINIZIONI

DELL'ELETTRODOMESTICO

Questo manuale utente è fornito come guida comune a più modelli.

Alcune delle proprietà riportate in questo manuale potrebbero non

esistere su alcuni modelli.

1

9

10

11

14

15

13

12

16

17

18

17

18

2.8. DIMENSIONI DELL'ELETTRODOMESTICO

L

P

A

By-pass screw for the burner

without safety

devices

Forno a gas

•Rimuovere il pannello posteriore (Figure 3).

•Rimuovere l'adattatore dell'iniettore (Figure 4)

•Rimuovere gli iniettori usando una chiave da 7mm, poi avvitare

l'iniettore adeguato, selezionato dalla tabella (ultime 3 pagine di

questo manuale) in funzione del gas utilizzato (Figure 5).

•Eseguire i passaggi precedenti in sequenza inversa dopo aver

completato il montaggio del nuovo iniettore.

•La distanza del bruciatore è di 4,5 +/- 0,3mm per il gas naturale e il

GPL (Figure 6).

4.5 + 0.3

Figure3 Figure4

Figure5 Figure6

safety devices

Per la regolazione del minimo, bisogna rimuovere il coperchio, la

placca e in pannello frontale.

20 IT

1-

2-

3-

4-

5-

6-

7-

8-

9-

10-

11-

12-

13-

14-

15-

16-

17-

18-

Piano superiore di cottura

Pannello di controllo

Scaldavivande

Sportello del forno (sportello anteriore)

Coperchio superiore in vetro o metallo

Bruciatore ausiliario

Bruciatori rapidi (bruciatori semirapidi)

Bruciatore ultra rapido (bruciatori rapidi)

Bruciatori semirapidi

Griglia sinistra

Griglia destra

Manopole di controllo dei

bruciatori

Manopola del termostato del forno

Pulsante di accensione o

pulsante della ventola

Manopola lampada

Manopola timer

Piede mobile

Testa del bullone

850

598-600

600

60 x 60

863

510

600

50 x 60

1-

2-

3-

4-

5-

6-

7-

8-

9-

10-

11-

12-

13-

14-

15-

16-

17-

18-

Piano superiore di cottura

Pannello di controllo

Scaldavivande

Sportello del forno (sportello anteriore)

Coperchio superiore in metallo o vetro

Bruciatore ausiliario

Bruciatori rapidi (bruciatori semirapidi)

Bruciatore ultra rapido (bruciatori rapidi)

Piastra (1000 W)

Griglia sinistra

Griglia destra

Manopole di controllo dei bruciatori

Manopola di controllo della piastra

Manopola del termostato del forno

Pulsante di accensione o pulsante

della ventola

Spia

Piede mobile

Testa del bullone
