Руководство

MBG-200M MBG-200MW

3.2 Установка и регулировка рабочих упоров

Для модели BELMASH MBG-200MW

Используя болты и шайбы (входят в комплектацию)

прикрепите рабочий упор А (рис. 3) к защитному кожуху

заточного диска, со стороны корпуса станка.

Для модели BELMASH MBG-200M

Используя винты-барашки 12 (рис. 1) и шайбы (входят

в комплектацию), прикрепите держатель рабочего упора

к кожуху пильного диска со стороны корпуса станка.

Установите рабочий упор на держатель тем же способом.

Расстояние между упором и заточным диском должно

быть не более 2 мм.

Всегда настраивайте рабочий упор так, чтобы угол между

рабочим упором и касательной заточного диска был более

85 градусов.

Проверните диск вручную и убедитесь, что он не

соприкасается с упором. Повторите те же действия

с другой стороны.

3.3 Установка и регулировка пылезащитных

кронштейнов

Для модели BELMASH MBG-200MW

При помощи крестовой отвертки прикрепите

пылезащитный кронштейн А (Рис. 4) к защитному кожуху.

Расстояние между пылезащитным кронштейном

и заточным диском должно быть не более 2 мм.

Для модели BELMASH MBG-200M

Прикрепите пылезащитный кронштейн А (Рис. 5)

к защитному кожуху со стороны корпуса станка.

Расстояние между пылезащитным кронштейном

и заточным диском должно быть не более 2 мм.

3.4 Установка и регулировка искрозащитных

щитков

Для модели BELMASH MBG-200MW

Заточной станок BELMASH MBG-200MW имеет два

искрозащитных щитка. Искрозащитный щиток

с увеличительной линзой 1 (Рис. 1) обеспечивает лучший

обзор места обработки и большую точность выполняемой

работы. Установите искрозащитный щиток с линзой на

левом кожухе заточного диска, а второй искрозащитный

щиток без линзы на правом защитном кожухе.

Для установки используйте шурупы и шайбы (входят

в комплектацию).

При помощи крестовой отвертки и винтов соедините

искрозащитный щиток В (Рис. 7) с металлической

пластиной А. Закрепите пластину с щитком на держатель А

(Рис. 6). При помощи гаечного ключа установите

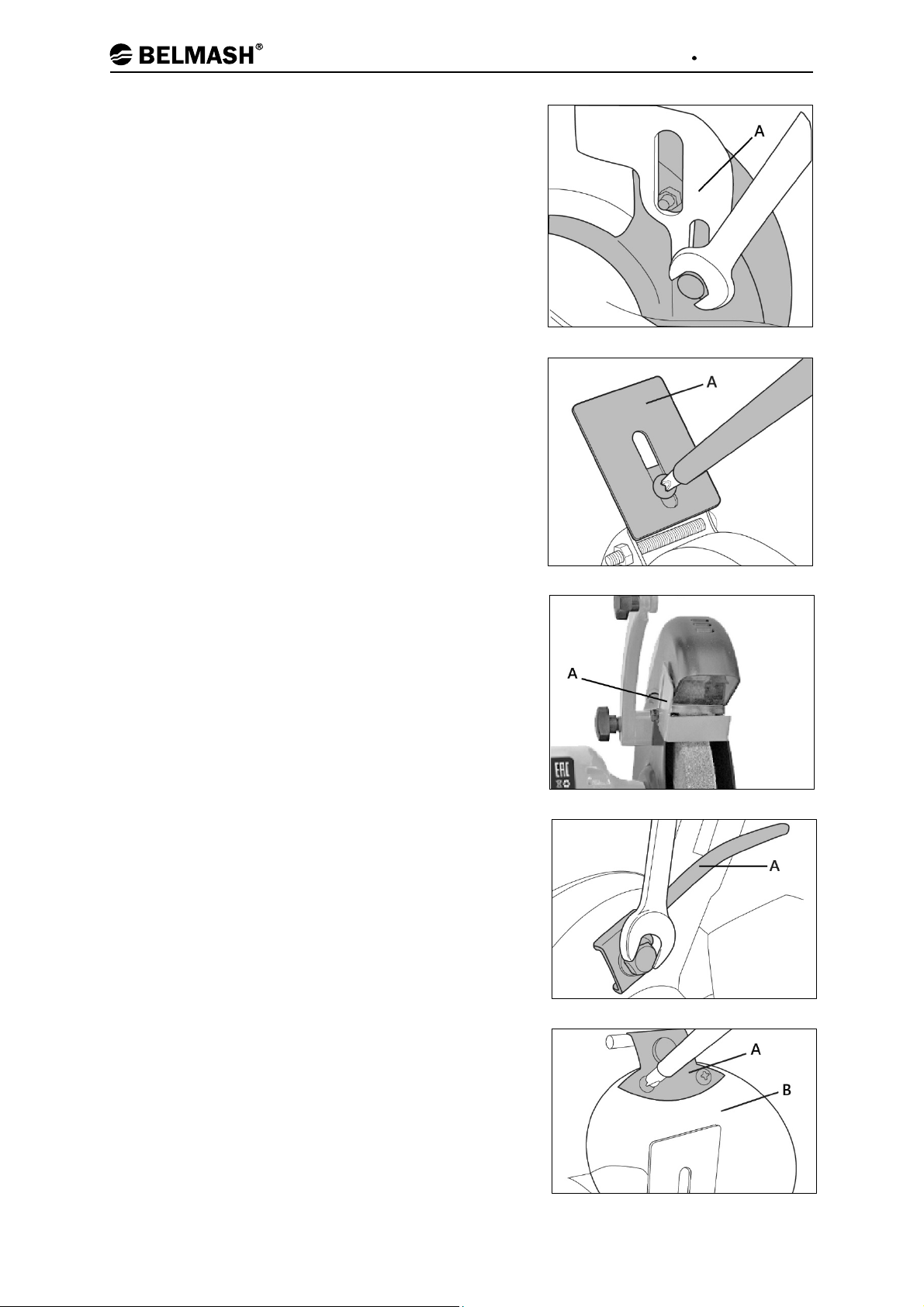

Рисунок 3.

Рисунок 4.

Рисунок 5.

Рисунок 6.

Рисунок 7.
