Назначение и общие характеристики
Накладные доводчики верхнего расположения (тип ДН) предназначены для установки как на
левые, так и на правые двери офисных и жилых помещений.
Модель доводчика и цвет корпуса указаны на упаковке.
Буква "F" в названии -доводчик имеет встроенную функцию фиксации.
Температурный режим доводчиков: от -30° до +60°.
Гарантирована исправная работа доводчиков этой серии в течение 500 000 циклов.
Комплектность поставки
Корпус доводчика 1 шт.
Рычаг доводчика 1 шт.
Комплект саморезов и винтов для крепления 1 шт.
Винт крепления рычага 1 шт.
Паспорт и инструкция по установке 1 шт.
Комплект шаблонов для установки 1 шт.
Условия эксплуатации
Не использовать для чистки абразивные материалы и
растворители.
Рекомендуется ежегодно в зимний и летний период проводить
регулировку винтов доводчика, что связано с изменением
текучести масла в доводчике, в зависимости от температуры
окружающей среды.
Через некоторое время после установки проверять затяжку
саморезов и винтов.
Внимание!
При эксплуатации не разрешается:
-Поворачивать винт регулировки более чем на 2 оборота;
-Толкать дверь во время закрывания (доводчик имеет функцию
самозакрывания);
Не допускается самостоятельная разборка корпуса — внутри
мощная пружина.
Инструкция по установке доводчиков DC-20.2,DC-20.3 на дверное полотно
Способ установки доводчика на дверное полотно, петли слева
B
A
C
D
F
Поcледовательность установки
Рис.3
Установите корпус доводчика на дверное
полотно в соответствии с просверленными
отверстиями, закрепите åãî винтами
(ñàìîðåçàìè) из комплекта крепежа.
Разъедините рычаг и штангу доводчика,
затем закрепите пластину крепления
штанги на дверной коробке.
Ðû÷àã
Øòàíãà
Ïëàñòèíà
êðåïëåíèÿ
øòàíãè
Âèíòû (ñàìîðåçû)
êðåïëåíèÿ
При помощи специального винта из комплекта,
закрепите рычаг на валу доводчика.
Внимание! Чтобы создать первичное усилие,
соединяйте рычаг и штангу доводчика только после
того, как вы установили корпус и закрепили штангу
доводчика.
Âèíò
êðåïëåíèÿ
ðû÷àãà
Øàéáà
Øàéáà
Îñü âàëà
äîâîä÷èêà
Âàë
äîâîä-
÷èêà
Рис.4 Рис.5
Îòðåãóëèðóéòå длину шòàíãè и соединèòå рычаг и
штангу доводчика
.
 закрытом положении двери угол между øтангой
доводчика и дверным полотном должен быть равен 90°.
Рис.7
Винты
регулировки
скорости и
окончатель-
ного дохлопа
двери
Êîðïóñ
äîâîä÷èêà
Рис.6
Рис.2
Класс
довод-
чика(EN)
Рекомендуемая
максимальная
ширина дверно-
го полотна, мм
Масса
дверного
полотна, кг
C
D
A
F
Винты
регулировки
скорости и
окончательного
дoхлопа двери
В

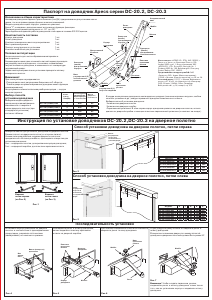

Паспорт на доводчик Apecs серии DC-20.2, DC-20.3
Изготовитель: «АПЕКС КО., ЛТД», КНР, 100025, г.
Пекин, р-н Чаоян, ул. Баличжуан Сили, д. 100,
Чжубан 2000, корп. 1, Восточная секция, 602.
«APECS CO., LTD», Room 602, East side, No. 1
Zhubang 2000, No. 100, Balizhuang Xili, Chaoyang
District, Beijing, PRC, 100025.
Представитель на территории РФ: ЗАО
«Гарвинтон РУС». Адрес (Местонахождение):
119146, г. Москва, Комсомольский пр-т, д. 36, кв. 29.
Почтовый адрес: 115127, г. Москва, Варшавское
ООО «Стадия», 194044, Санкт-Петербург,
Выборгская наб., д. 29, литер А, оф. 313.
В случае эксплуатации доводчика в нестандартных условиях (высокие ветровые нагрузки, особые
способы установки и др.) следует применять доводчик более высокого класса.
Выберите способ установки доводчика:
-Установка на дверное полотно
-Установка на дверную коробку
-Параллельная установка. В этом случае корпус доводчика крепится на дверном полотне, штанга
крепится к дверной коробке с помощью пластины параллельной установки (в комплект не входит).
Рычаг
доводчика
Ось вала
доводчика
Пластина
крепления
штанги
Вал
довод-
чика
Винт
регулировки S (1)
скорости закрытия
Øàéáà
Декоративный
колпачок
Саморезы
(винты)
для крепления
корпуса
Корпус
доводчика
Винт
крепления
рычага
Штанга
Винт
регулировки L (2)
окончательного
дохлопа
Саморезы
(винты)
для крепления
корпуса
Саморезы
(Винты)
для крепления
пластины штанги
Соединительный
винт
Шайба

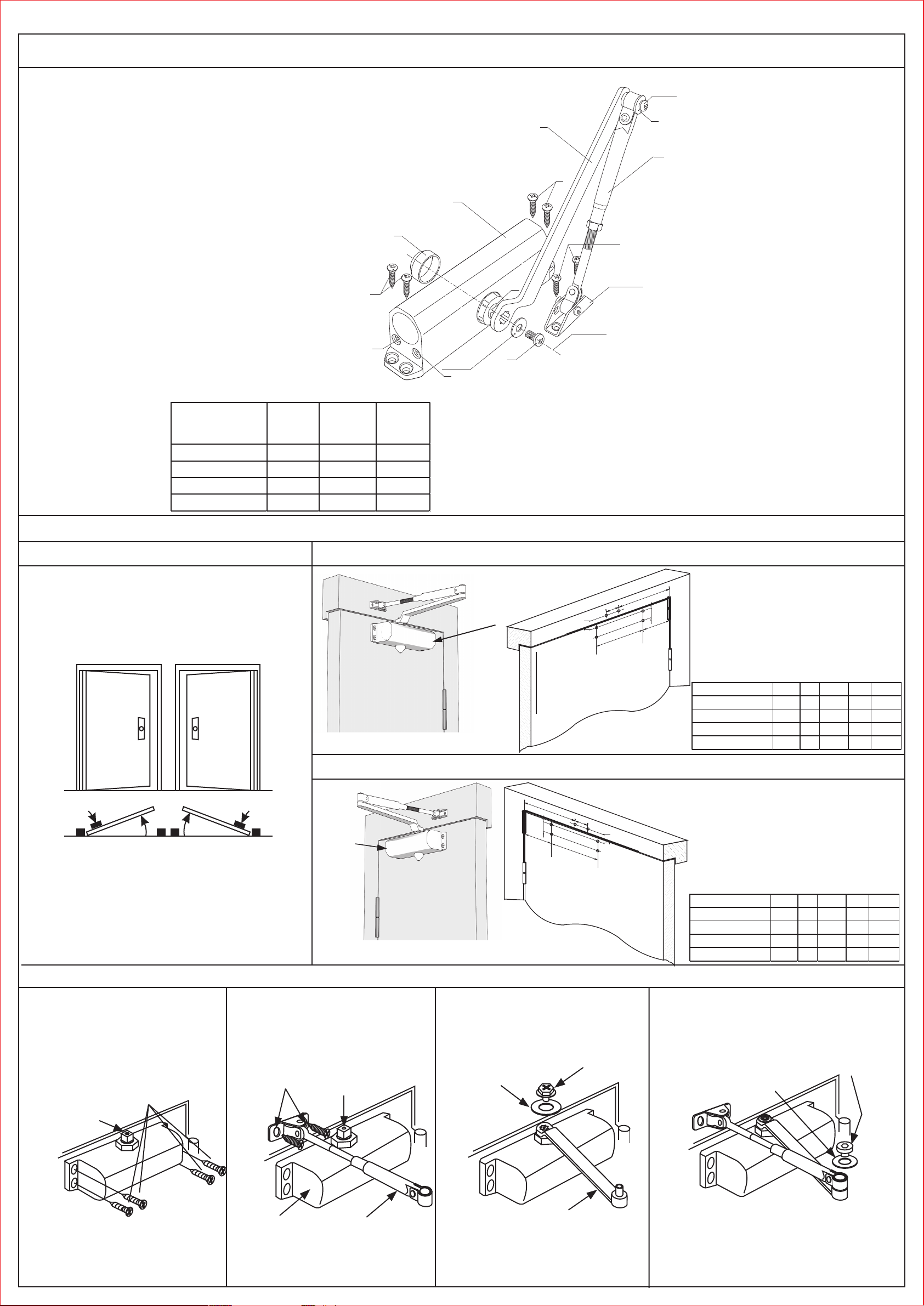

Рис.1
Доводчик Доводчик
Вариант
петли справа
(на Рис.2)
Вариант
петли слева
(на Рис.3)
Выберите шаблон для установки доводчика на дверном полотне.
Разместите его на дверном полотне (со стороны петель).
Совместите края шаблона с краями дверного полотна и
прикрепите его.Используя шаблон, просверлите отверстия для
установки доводчика:
4 шт - на дверном полотне, для крепления корпуса доводчика;
2 шт - на дверной коробке, для пластины крепления штанги
Способ установки доводчика на дверное полотно, петли справа
Выбор способа
установки доводчика
Выберите модель дверного
доводчика для вашей двери в
зависимости от ширины и
массы дверного полотна (при
стандартной установке)
согласно таблице:
DC-20.2/0850/045 2 850 45
DC-20.2/0850/045/F 2 850 45
DC-20.3/0950/065 3 950 65
DC-20.3/0950/065/F 3 950 65
Модель
DC-20.2/0850/045 132 19 45 120 200
DC-20.2/0850/045/F 132 19 45
DC-20.3/0950/065 132 19 45 120 200
DC-20.3/0950/065/F 132 19 45
A F D B C
120 200
120
200
Модель
DC-20.2/0850/045 132 19 45 120 200
DC-20.2/0850/045 /F 132 19 45
DC-20.3/0950/065 132 19 45 120 200
DC-20.3/0950/065 /F 132 19 45
A F D B C
120 200
120
200
